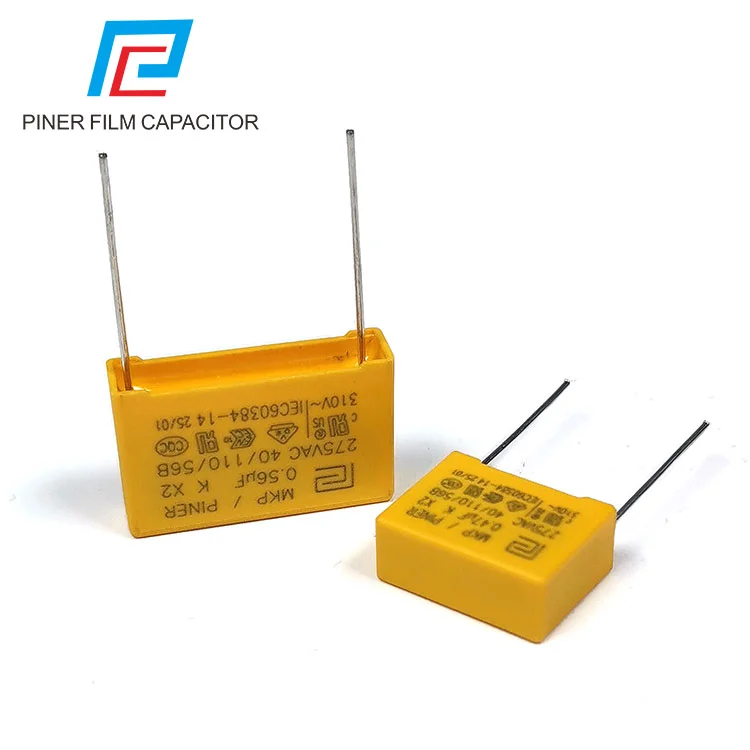

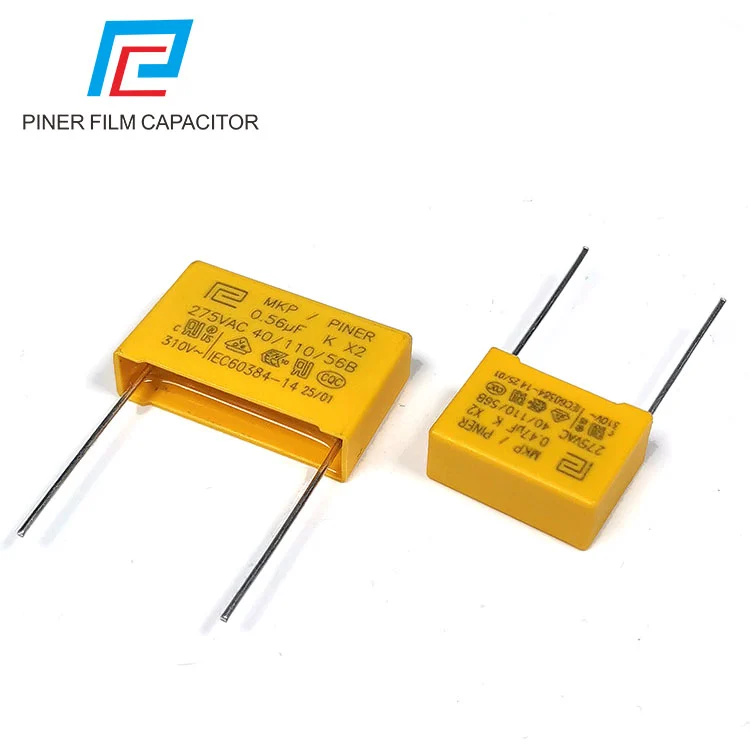

Condensador de película antiinterferencias electromagnéticas X2

Características

El condensador de película antiinterferencias electromagnéticas X2 de China, proveedor de Piner, es un tipo de condensador diseñado específicamente para la supresión de interferencias electromagnéticas y el filtrado de energía, y cumple con estrictos estándares de seguridad internacionales. Es un componente de seguridad indispensable en casi todos los dispositivos electrónicos que se conectan a la red eléctrica de CA.

Resistencia a alto voltaje y alta tolerancia al pulso: además del voltaje de CA nominal (como 275 VCA, 310 VCA), debe poder soportar pruebas de voltaje de pulso de alta frecuencia y alta energía (como 2,5 kV, 4 kV).

Alta propiedad de autocuración: los electrodos metalizados le confieren capacidad de autocuración. Los puntos de avería menores se aislarán por sí solos, lo que garantizará la fiabilidad a largo plazo.

Baja pérdida, excelentes características de frecuencia: el medio de polipropileno garantiza un rendimiento de filtrado eficaz en la banda de ruido de alta frecuencia (150 kHz - 30 MHz).

Alta resistencia al aislamiento y a la humedad: se utiliza un embalaje a prueba de humedad (normalmente una encapsulación de resina epoxi retardante de llama o una carcasa de plástico), lo que garantiza la estabilidad en entornos hostiles.

Gabinete ignífugo: el material del gabinete debe cumplir con el grado ignífugo (como UL94 V-0) para evitar que se produzca un incendio en caso de un mal funcionamiento.

El condensador de película antiinterferencias electromagnéticas X2 es un componente de seguridad dedicado conectado a la entrada de la fuente de alimentación de corriente alterna. No es simplemente un simple condensador de filtro; También es una barrera crucial en el diseño de seguridad del equipo. Si bien filtra eficazmente las interferencias electromagnéticas, garantiza que incluso en fallas extremas, no habrá riesgo de descarga eléctrica o incendio.

Aplicación de circuito típico

El condensador de película antiinterferencias electromagnéticas X2 casi siempre se encuentra en el extremo de entrada de la fuente de alimentación de CA.

Ubicación: Conectado en paralelo entre el cable vivo y el cable neutro, sirviendo como condensador de "filtro de modo diferencial".

Circuito clásico: junto con el inductor de modo común, forma un filtro tipo π, que es una configuración estándar para filtros EMI en fuentes de alimentación conmutadas, cargadores y adaptadores.

Condensador de película resistente a perturbaciones electromagnéticas x2 Especificaciones regulares

Unidad de dimensión: mm

Nota: El tamaño anterior es solo de referencia. La personalización está disponible según los requisitos del cliente.

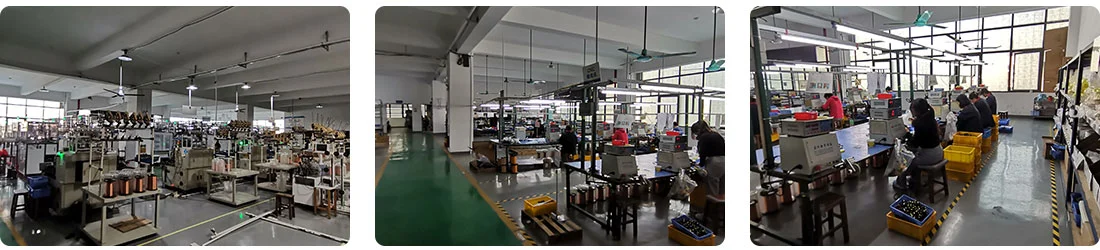

Fuerza de fábrica

Foshan Pin'er Electronics Co., Ltd. es una empresa nacional de alta tecnología que se especializa en la investigación, producción y venta de condensadores de película de polipropileno metalizado. La compañía se adhiere al concepto de "impulsado por la tecnología, primero la calidad" y ha establecido un sistema autocontrolado de proceso completo, desde la selección de la materia prima hasta la entrega del producto terminado, dedicado a proporcionar soluciones de condensadores de alta confiabilidad y larga vida útil para los campos de nuevas energías, control industrial y electrónica de consumo.

Para garantizar la consistencia y confiabilidad de los productos, Pir Electronics ha implementado completamente un sistema de fabricación inteligente. El equipo de proceso central está a la vanguardia de la industria:

Máquina bobinadora de alta velocidad: logra un bobinado preciso de películas de espesor micrométrico, garantizando la consistencia de la estructura del producto desde el origen;

Máquina de pulverización de oro al vacío: utiliza tecnología de recubrimiento por evaporación para formar electrodos uniformes, lo que mejora significativamente la conductividad y el rendimiento de resistencia a sobretensiones;

Máquina de ensamblaje y soldadura completamente automática: integra posicionamiento visual y tecnología de soldadura láser para lograr un ensamblaje de alta eficiencia y alta precisión;

Detector de condensadores inteligente: completa la detección completa de parámetros de capacidad, pérdida y tensión soportada, lo que respalda la trazabilidad de los datos y el análisis de calidad;

Máquina mezcladora y vertedora de epoxi: a través de la tecnología de vertido al vacío, logra un embalaje sin burbujas, fortaleciendo el aislamiento y el nivel de protección del producto.

Basándose en un sistema de producción totalmente rastreable y una estricta gestión de control de calidad, Piel Electronics garantiza que cada condensador posea un rendimiento eléctrico excepcional y una adaptabilidad ambiental estable, lo que permite que los productos de los clientes funcionen de manera confiable y continua en diversos escenarios de aplicación.

Certificado
