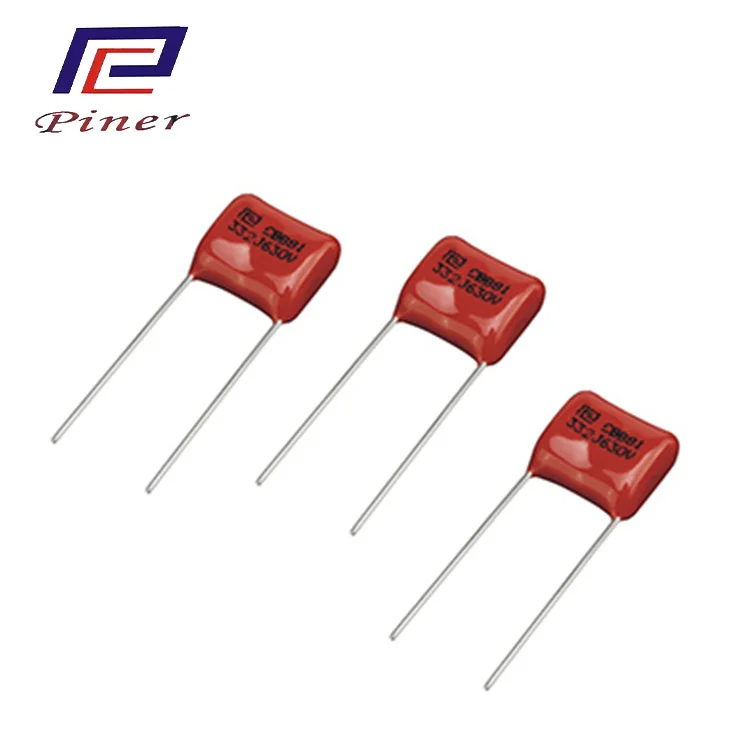

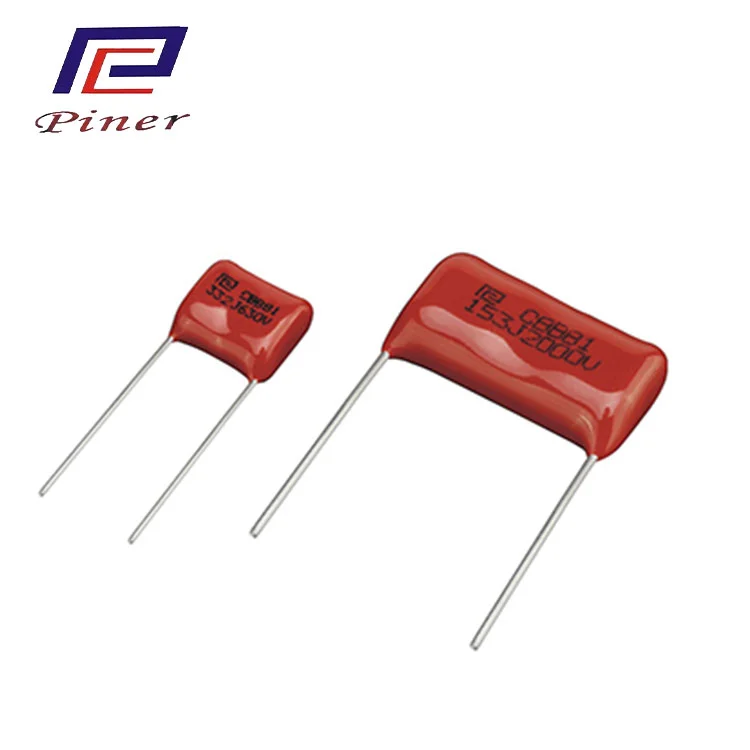

Resistencia a alto voltaje y alto aislamiento: el material de polipropileno utilizado en el condensador de pulso de la placa de control de alta sobrecorriente fabricado por Piner Factory tiene una alta resistencia de voltaje inherente.
Baja pérdida (valor D bajo): la tangente del ángulo de pérdida dieléctrica es extremadamente pequeña, lo que resulta en una menor generación de calor a altas frecuencias y una alta eficiencia.
Excelentes características de frecuencia: la capacitancia cambia poco con la frecuencia, lo que la hace adecuada para circuitos de alta frecuencia.
Buena estabilidad de temperatura: el coeficiente de temperatura de la capacidad es negativo y la linealidad es buena.
Alta tolerancia a la corriente de pulso: gracias a los electrodos de lámina de aluminio y la baja ESR.
Autorreparación: mejora la confiabilidad del funcionamiento a largo plazo.
| Estándar de referencia | GB14579IEC60384-17 |
| Categoría climática | 40/85/21 |
| Tensión nominal | 1000 VCC ~ 3000 VCC |
| Rango de capacitancia | 0,001 uF ~ 1,0 uF |
| Tolerancia de capacitancia | ±5%(J)±10%(K) |
| Entre terminales Prueba de voltaje | 2,5Un CC (10s) |
| Resistencia de aislamiento (a 20°C) | Entre terminales≥30000MΩCR≤0.33uF (100vdc 60s) ≥7500s CR>0,33uF (100vcc 60s) |
| factor de disipación | DF≤0,0010 (10KHz) |
Unidad de dimensión: mm
| Límite nominal. | 1000 VCC | 1600 VCC | 2000 VCC | ||||||||||||
| W | H | T | P | ΦD | W | H | T | P | ΦD | W | H | T | P | ΦD | |
| 0,0022 uF | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 7 | 15 | 0.8 |
| 0,0047 uF | 18 | 14.5 | 9 | 15 | 0.8 | 18 | 12.5 | 9 | 15 | 0.8 | 18 | 15 | 9.5 | 15 | 0.8 |
| 0,0056 uF | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 13.5 | 8 | 22 | 0.8 |
| 0,0068 uF | 18 | 13.5 | 7.5 | 15 | 0.8 | 18 | 13.5 | 7.5 | 15 | 0.8 | 25 | 14.1 | 8.5 | 22 | 0.8 |
| 0,0082 uF | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 15 | 9 | 22 | 0.8 |
| 0,010 uF | 18 | 12 | 7 | 15 | 0.8 | 18 | 12 | 7 | 15 | 0.8 | 25 | 16.5 | 11 | 22 | 0.8 |
| 0,015 uF | 18 | 15.5 | 10 | 15 | 0.8 | 18 | 15.5 | 10 | 15 | 0.8 | 25 | 14 | 8.5 | 22 | 0.8 |
| 0,020 uF | 18 | 17 | 10 | 15 | 0.8 | 18 | 17 | 10 | 15 | 0.8 | 25 | 16 | 9 | 22 | 0.8 |
| 0,022 uF | 18 | 17.5 | 10.5 | 15 | 0.8 | 18 | 17.5 | 10.5 | 15 | 0.8 | 25 | 15.5 | 10 | 22 | 0.8 |
| 0,024 uF | 18 | 18 | 10.5 | 15 | 0.8 | 18 | 18 | 10.5 | 15 | 0.8 | 25 | 17 | 9.5 | 22 | 0.8 |
| 0,027 uF | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 17.5 | 10 | 22 | 0.8 |
| 0.030uF | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 18.5 | 11 | 22 | 0.8 |
| 0.039uF | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 20 | 12.5 | 22 | 0.8 |
| 0,10 uF | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 29 | 21.5 | 31 | 0.8 |
Nota: El tamaño anterior es solo de referencia. La personalización está disponible según los requisitos del cliente.
Debido a sus características de alto voltaje, alta frecuencia y gran corriente, CBB81 se usa ampliamente en:
Fuente de alimentación conmutada (SMPS): como filtro, resonador y condensadores de absorción para entrada/salida, especialmente en aplicaciones de alta potencia.
Inversor de alta frecuencia: circuitos de respaldo y soporte de CC en UPS, inversores solares y convertidores de frecuencia.
Balasto Electrónico: Circuitos resonantes y de corrección del factor de potencia (PFC) en lámparas fluorescentes, lámparas de bajo consumo y circuitos de controladores LED.
Calentamiento Electromagnético: Circuitos de oscilación LC en cocinas de inducción y equipos de calentamiento por inducción.
Circuito de Pulsos de Alta Tensión: Equipos láser, máquinas de rayos X.
Equipos de Audio: Redes por división de frecuencia en sistemas de audio de alta gama, debido a sus características de baja distorsión.
Electrónica de Automoción: Cargadores de vehículos eléctricos, fuentes de alimentación de a bordo, etc.

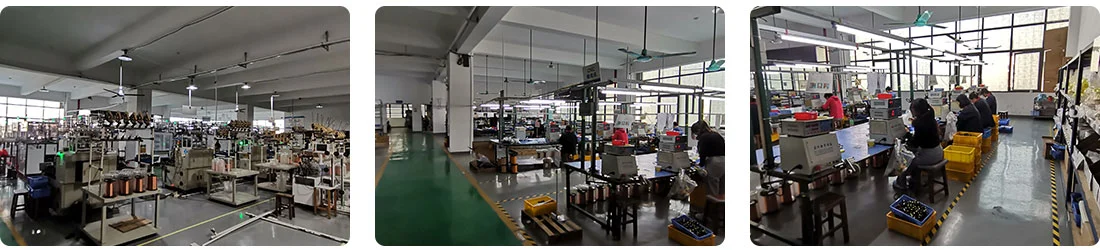

Foshan Pin'er Electronics Co., Ltd. es un fabricante profesional de condensadores de película que integra desarrollo, diseño, producción, ventas y servicio posventa. La empresa tiene una superficie de fábrica de más de 3. 000 metros cuadrados. Se especializa en producir condensadores estándar de seguridad tipo CBB21, tipo CBB22, tipo CL21, tipo CBB60, tipo CBB61, X2, cocinas de inducción domésticas, etc., así como condensadores de película metalizada.
La empresa tiene fuertes capacidades técnicas y de I+D. Sus productos cumplen estrictamente con la certificación del sistema de gestión de calidad ISO9001-2015. La serie de condensadores estándar de seguridad MKPX2 ha pasado la certificación UL en los Estados Unidos, la certificación CUL en Canadá, la certificación VDE en Alemania y la certificación CQC en China. Todos los productos de la empresa cumplen con los últimos requisitos de protección ambiental de la Unión Europea y cumplen con los estándares RoHS y REACH. Podemos proporcionar servicios completos y profesionales "todo en uno" para máquinas electrónicas completas en campos como fuentes de alimentación, comunicaciones, audio y vídeo, electrónica automotriz, electrodomésticos y productos digitales, así como el campo de productos electrónicos de nueva energía.
La empresa cuenta con empleados experimentados y un equipo de gestión profesional y eficiente, lo que garantiza que todos los aspectos, desde la investigación y el desarrollo hasta la producción, cumplan con altos estándares. Gooder Electronics siempre se ha adherido a los principios de "innovación tecnológica, calidad primero, servicio primero y cooperación beneficiosa para todos", profundizando continuamente su enfoque en el campo de los componentes magnéticos, esforzándose por crecer y convertirse en una empresa líder en la industria.
Utilizamos servicios de entrega urgente internacional (como DHL, UPS, TNT, FedEx) para el envío y también podemos ofrecer opciones de transporte aéreo y marítimo según sus requisitos.
P: ¿Se pueden proporcionar productos personalizados?
R: Sí. Podemos ajustar las especificaciones del producto, logotipos, embalaje, etc. según sus necesidades. Proporcione diseños o requisitos específicos, evaluaremos la viabilidad y ofreceremos una solución.
Pregunta: ¿Cómo se garantiza la calidad del producto?
Respuesta: Hemos obtenido certificaciones como ISO9001 para el sistema de calidad. Existen múltiples etapas de inspección de calidad durante el proceso de producción. Podemos proporcionar el informe de inspección de fábrica y también respaldar inspecciones de terceros (como SGS).
P: ¿Se pueden proporcionar muestras? ¿Cómo se calcula el costo de la muestra?
R: Se pueden proporcionar muestras. Para productos regulares, las muestras son gratuitas, pero el cliente es responsable del costo de envío. Las muestras personalizadas conllevan un costo. El costo de la muestra será reembolsado después de realizar el pedido de gran cantidad.
