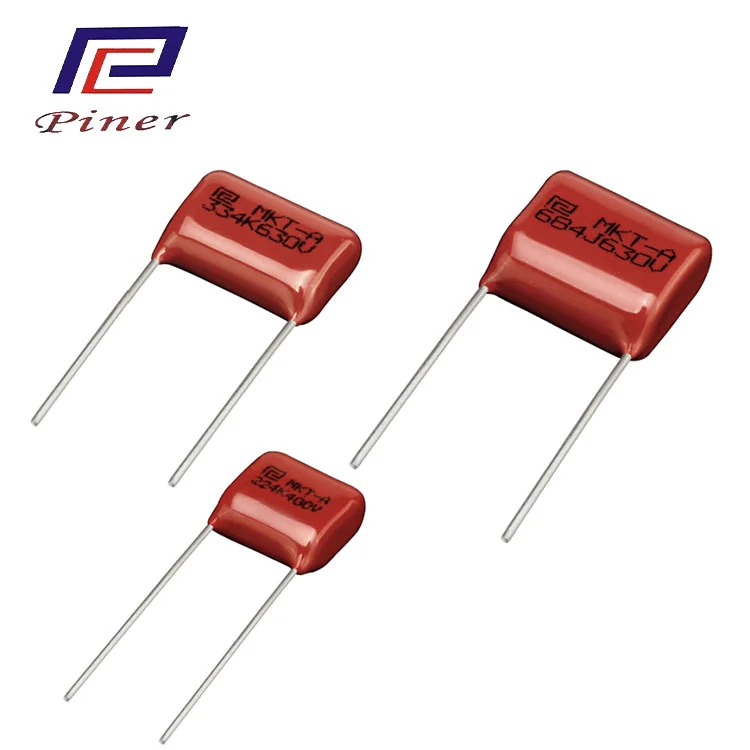

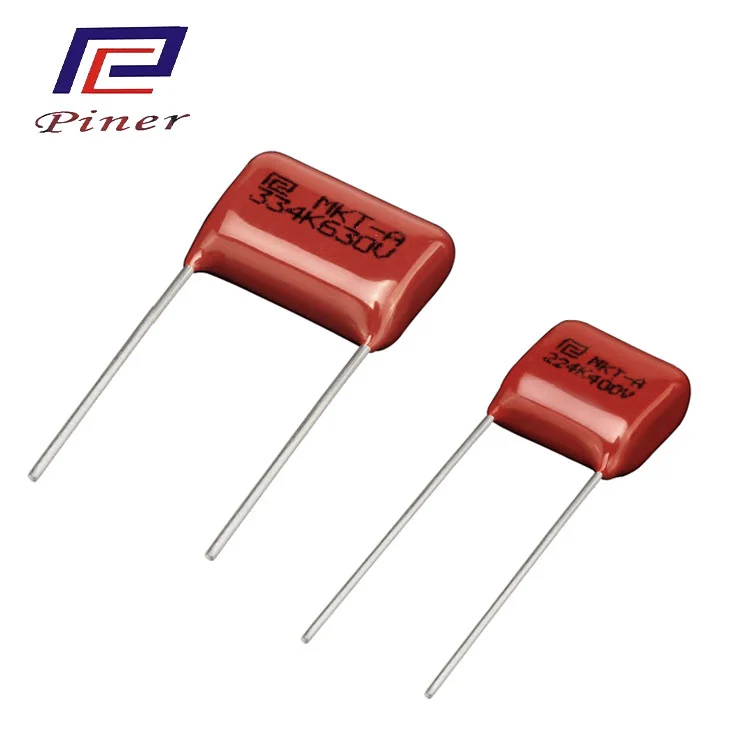

Condensador del circuito de encendido

El condensador de circuito de encendido producido por Piner Manufacturer es un modelo especializado para sistemas de encendido que utilizan condensadores de película de poliéster metalizado (PET). Se ha personalizado para los pulsos instantáneos de alto voltaje, la carga y descarga de alta frecuencia y las condiciones del núcleo de vibración de alta temperatura de varios circuitos de encendido electrónico de alto voltaje. Se centra en las características de resistencia al pulso de alto voltaje, carga y descarga rápida y resistencia a la vibración a alta temperatura. Es un componente clave para lograr el almacenamiento de energía: liberación instantánea de energía en el sistema de encendido. Cumple perfectamente con los requisitos especiales de los circuitos de encendido en motores de combustión interna, equipos de combustible, etc. En comparación con el condensador MKT de uso general, logra una mejora cualitativa en la resistencia al pulso, la vida útil del ciclo y la adaptabilidad a condiciones de trabajo duras. Se utiliza ampliamente en automóviles, motocicletas, equipos que funcionan con combustible y dispositivos de encendido industriales/militares.

Resistencia a impulsos de alto voltaje excepcionalmente fuerte:

Diseñado específicamente para el pulso instantáneo de alto voltaje durante el encendido, puede soportar impactos de pulso de alta frecuencia varias veces el voltaje nominal sin fallas ni descargas de corona. La respuesta del pulso es rápida y cumple perfectamente con los requisitos de "liberación instantánea de energía de alto voltaje" del circuito de encendido;

· Capacidad de carga y descarga eficiente y rápida:

El núcleo tiene una resistencia extremadamente baja y el diseño de la estructura no inductiva reduce las pérdidas de carga y descarga, lo que permite un almacenamiento rápido de energía: liberación instantánea de energía, lo que garantiza suficiente energía de chispa de ignición y resuelve problemas como ignición débil y apagado;

· Funcionamiento estable dentro de un rango de temperatura de 120 ℃:

La temperatura de funcionamiento nominal es de -40 ℃ a +120 ℃. Puede adaptarse a condiciones de trabajo de alta temperatura, como compartimentos del motor y cavidades de la estufa de combustible. A altas temperaturas, la resistencia y capacidad del aislamiento no disminuyen significativamente y a bajas temperaturas, no se produce congelación del rendimiento. Cumple con los complejos entornos de alta temperatura del uso en exteriores y vehículos;

· Ciclo de carga y descarga de frecuencia ultraalta:

El número de ciclos de carga y descarga es ≥ 10⁶ veces, superando con creces el de los condensadores MKT generales. Puede cumplir con los requisitos de uso del encendido de alta frecuencia a largo plazo de equipos de combustible, y la vida útil coincide con el sistema de encendido en su conjunto;

· Autocuración confiable a altas temperaturas:

Los electrodos metalizados engrosados ​​de alta densidad optimizan el mecanismo de activación de autorreparación. En condiciones duales de pulso de alto voltaje y alta temperatura de 120 ℃, la falla local aún se puede completar instantáneamente, evitando fallas en el capacitor y causando el colapso del sistema de encendido;

· Excelente resistencia a vibraciones y golpes:

El cuerpo central está firmemente fijado y los pasadores están reforzados y soldados. Puede soportar vibraciones de alta frecuencia de vehículos/equipos de combustible móviles (de acuerdo con los estándares de vibración de vehículos), sin que el cuerpo central se afloje ni se rompa el pasador, y es adecuado para equipos de encendido móviles/fijos;

· Resistencia a duras condiciones ambientales:

El embalaje de epoxi completamente sellado, a prueba de humedad, aceite y polvo, puede funcionar a largo plazo en manchas de aceite, vapores de aceite de equipos de combustible y condiciones de polvo de equipos industriales, y el rendimiento del aislamiento no disminuye;

· Diseño no polar, instalación flexible:

No es necesario distinguir los polos positivo y negativo. Puede adaptarse directamente a los escenarios de pulso CC del circuito de encendido. El espaciado de pines está estandarizado, adecuado para la inserción/instalación de cableado de PCB de varios módulos de encendido e encendedores, y no se requiere ajuste adicional del circuito.

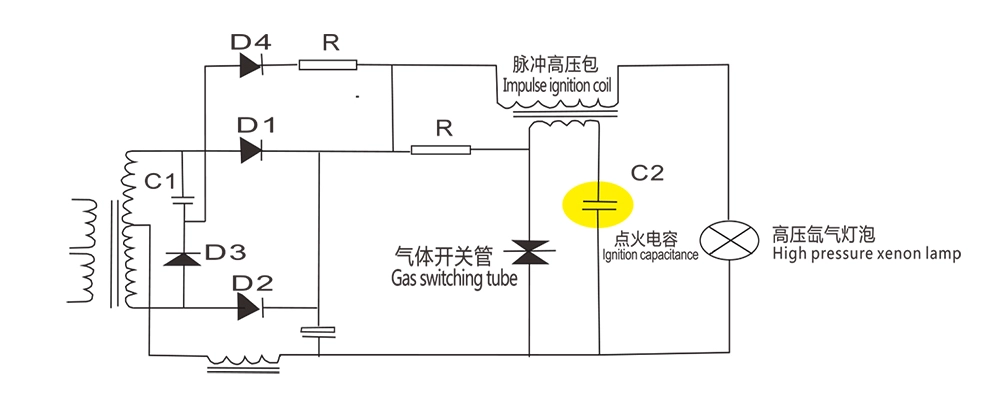

Aplicación de circuito típico

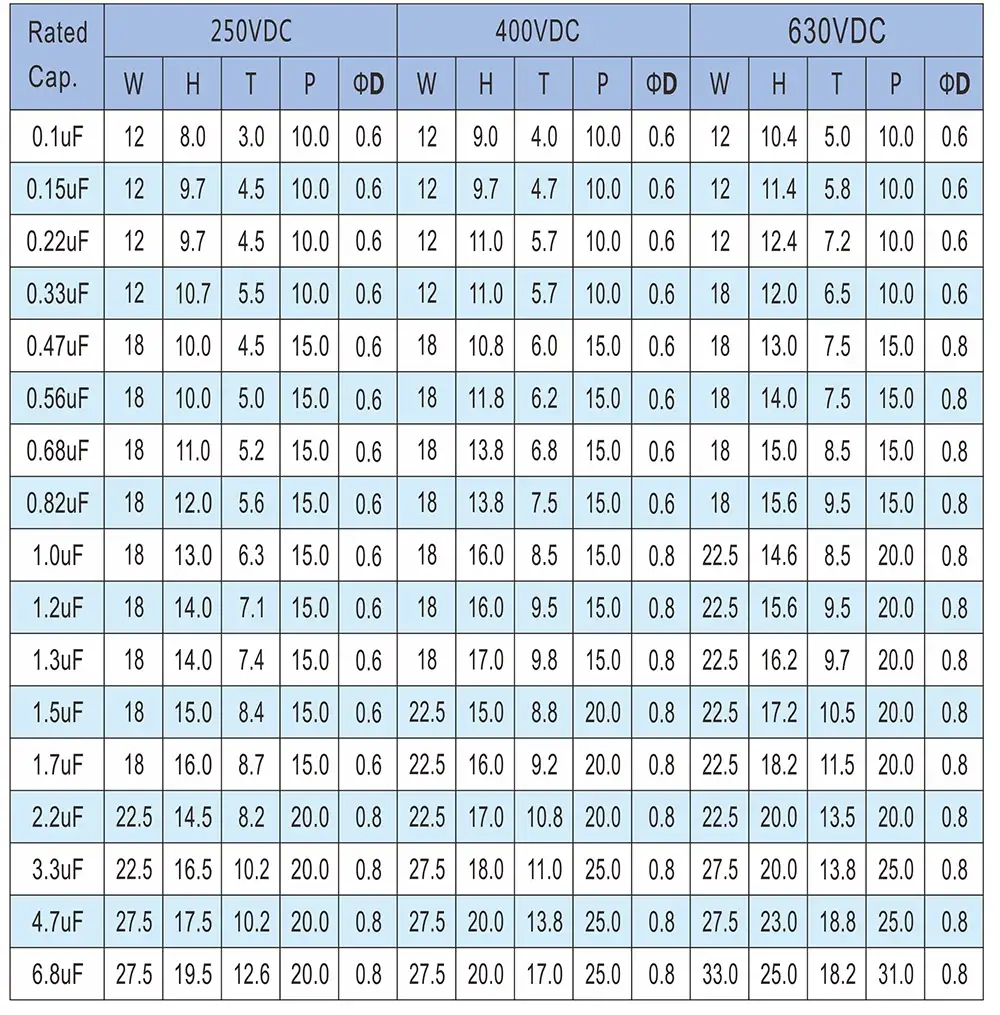

Especificaciones regulares de MKT

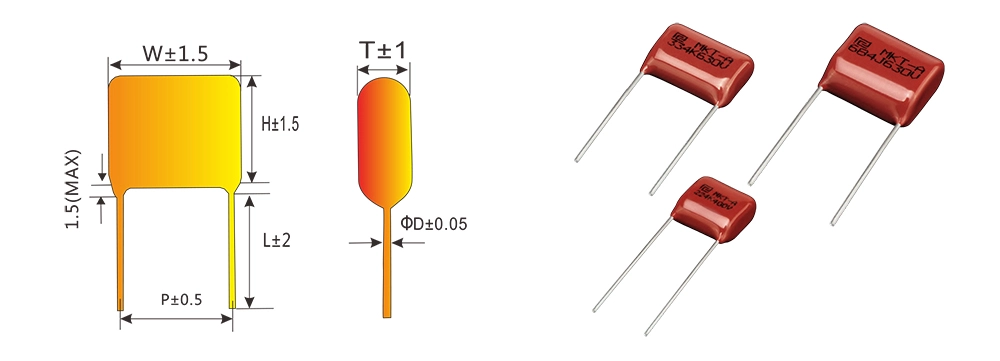

Unidad de dimensión del condensador de película MKT: mm

Nota: El tamaño anterior es solo de referencia. La personalización según los requisitos de los clientes está disponible.

Campos de aplicación

El condensador del circuito de encendido es un componente central dedicado para todos los sistemas de encendido electrónico de alto voltaje. Se utiliza ampliamente en equipos que funcionan con combustible que requieren "encendido por impulsos de alto voltaje y liberación instantánea de almacenamiento de energía", así como en dispositivos de encendido civiles y equipos de encendido industriales. Las aplicaciones típicas son las siguientes:

1. Equipos vehiculares impulsados ​​por combustible: Encendedores electrónicos (CDI), módulos de encendido, paquetes de circuitos auxiliares de alto voltaje para automóviles, motocicletas y triciclos, responsables de almacenar y liberar instantáneamente energía para el encendido, mejorando la eficiencia del encendido;

2. Maquinaria general que funciona con combustible: circuitos de encendido para maquinaria pequeña que funciona con combustible, como generadores de gasolina, motores diésel, motosierras, cortadoras de césped, pulverizadores, etc., adecuados para condiciones de trabajo complejas en entornos móviles al aire libre, de alta temperatura y vibración;

3. Estufas de combustible/equipos de calefacción civiles: dispositivos de encendido electrónico de alto voltaje para estufas de gas, estufas de gas licuado, calentadores de combustible, parrillas para barbacoa, etc., que resuelven los problemas de compatibilidad para las condiciones de trabajo de las cavidades de las estufas con manchas de aceite y altas temperaturas;

4. Equipos de encendido industrial: Sistemas de encendido electrónico para calderas industriales, incineradores, hornos de combustible y salas de horneado de pintura, adecuados para sitios industriales con altas temperaturas, polvo y requisitos de encendido frecuente;

5. Sistemas de encendido de barcos/maquinaria de construcción: Módulos de encendido para motores diésel de barcos, excavadoras, cargadoras, etc., adaptados a duras condiciones de trabajo como la alta humedad en los barcos y las vibraciones de la maquinaria de construcción;

6. Otros dispositivos de ignición de alto voltaje: Equipos especiales de ignición por impulsos de alto voltaje para dispositivos de ignición de fuegos artificiales, dispositivos de ignición al aire libre, etc., que brindan almacenamiento estable de energía y soporte de liberación.

Fuerza de fábrica

Foshan Pin'er Electronics Co., Ltd. es un fabricante profesional nacional de condensadores de película. Se centra en la investigación, producción y venta de condensadores de película de polipropileno metalizado. La empresa se adhiere al concepto de "impulsado por la tecnología, la calidad primero" y ha establecido un sistema autocontrolado de proceso completo, desde materiales hasta productos terminados, proporcionando productos de condensadores de alta confiabilidad para los campos de nueva energía, control industrial y electrónica de consumo.

Para garantizar la calidad y la eficiencia, Pir Electronics se ha equipado con equipos de prueba y producción totalmente automatizados líderes en la industria, que incluyen:

Máquina bobinadora de alta velocidad: logra un bobinado preciso de las películas, asegurando la consistencia del producto;

Máquina de galvanoplastia al vacío: mejora la conductividad del electrodo y la capacidad de resistencia a sobretensiones;

Máquina de ensamblaje de soldadura completamente automática: logra posicionamiento visual y soldadura láser, mejorando la eficiencia de producción;

Probador de condensadores inteligente: realiza pruebas integrales de parámetros y trazabilidad de datos para el producto;

Máquina mezcladora y vertedora de epoxi: Consigue envases sin burbujas, potenciando las propiedades de impermeabilidad y aislamiento de los productos.

A través de equipos avanzados y un estricto control de calidad, Piel Electronics logra una trazabilidad total de la producción, asegurando que cada producto tenga un rendimiento estable, sea confiable y duradero.
