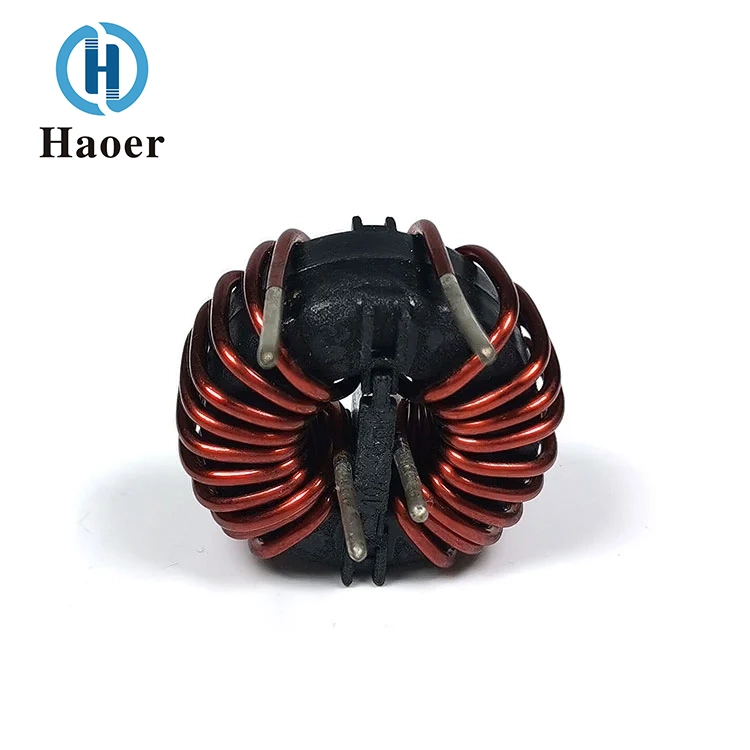

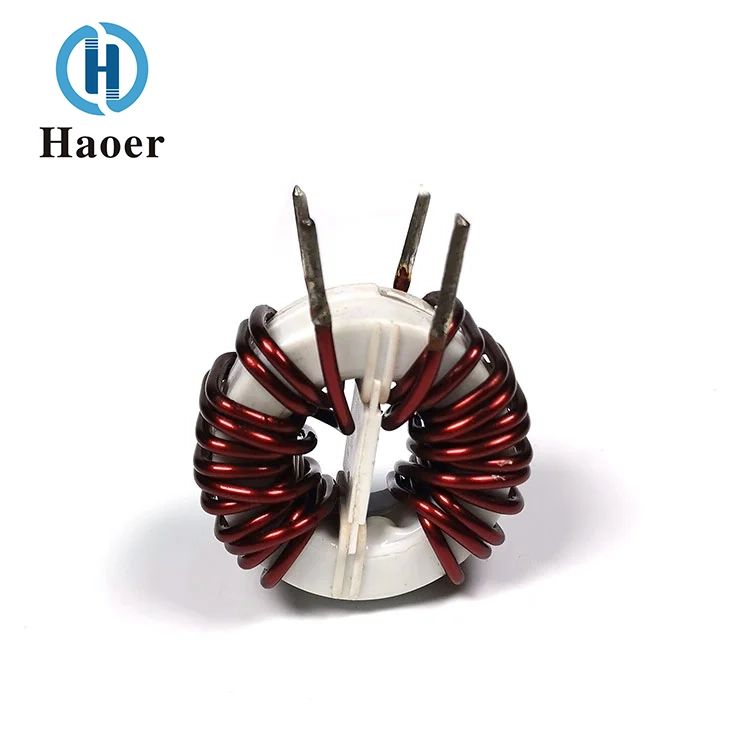

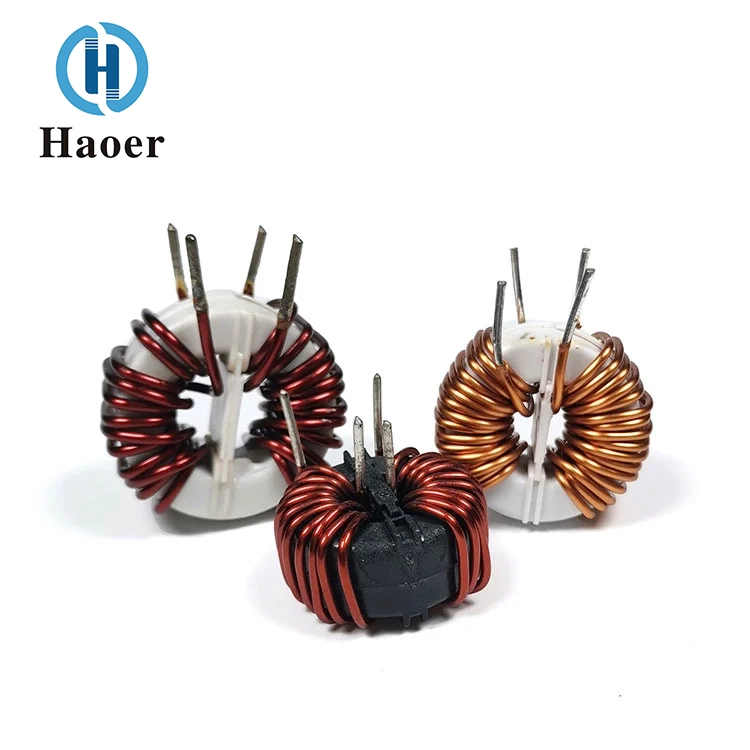

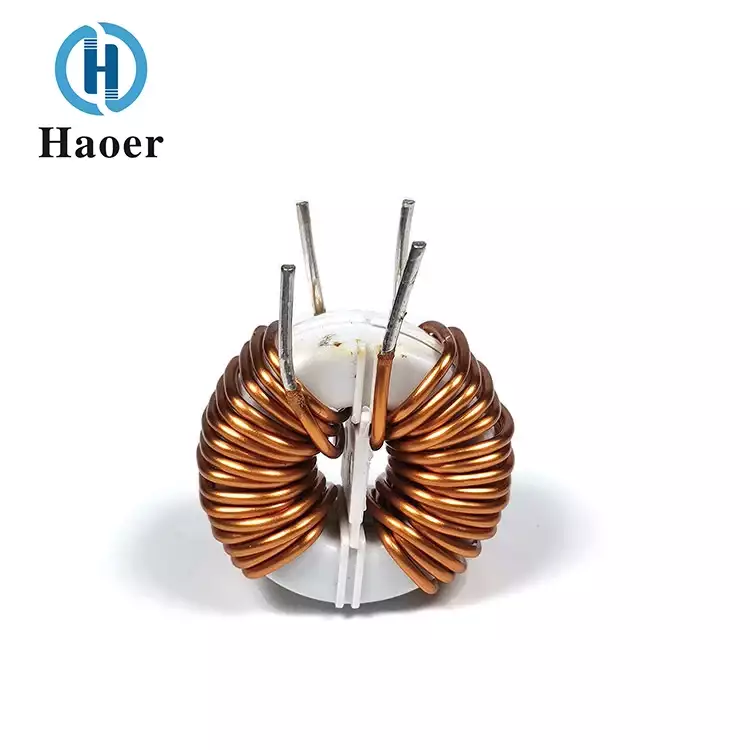

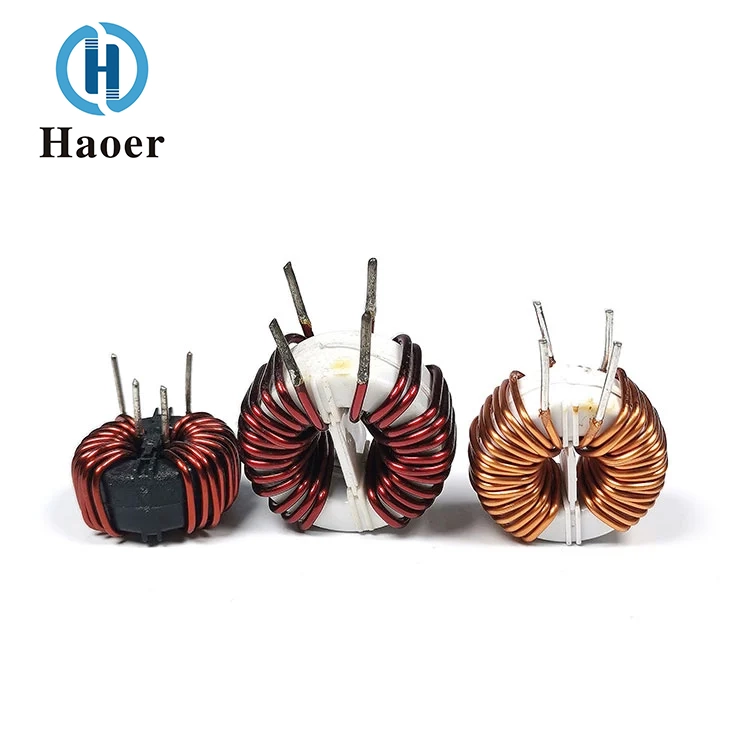

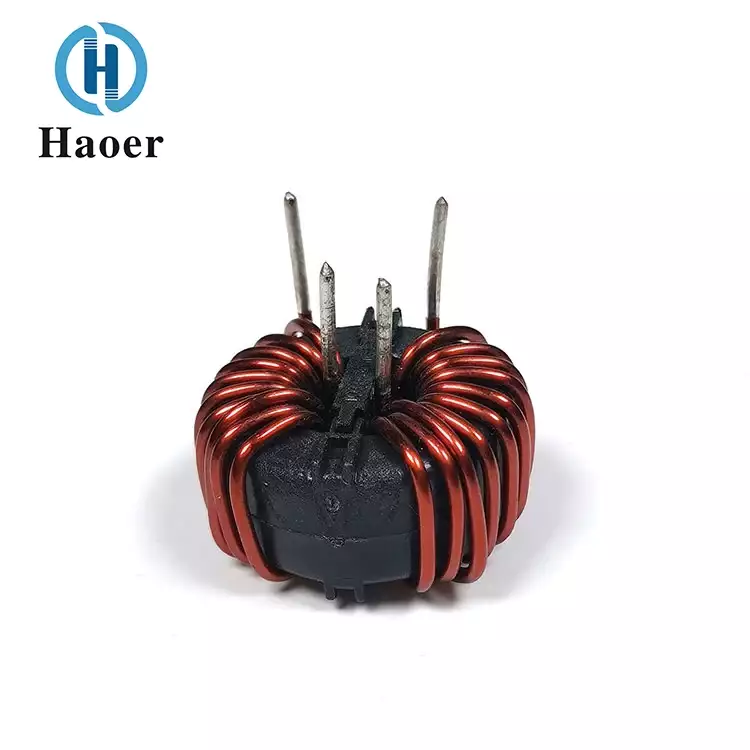

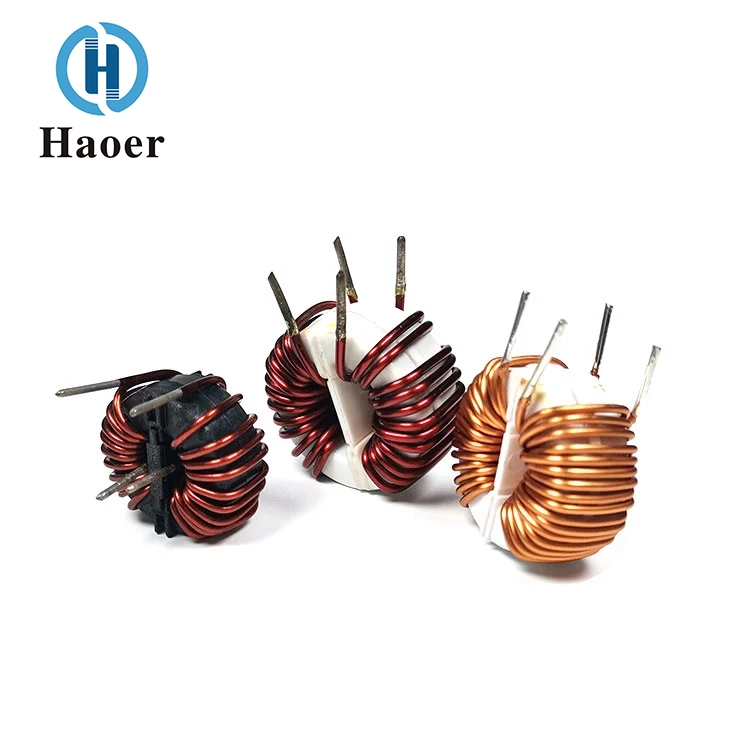

Bobina de anillo magnético Anillo magnético amorfo Inductor de modo común

El inductor de modo común de anillo magnético amorfo de bobina de anillo magnético fabricado por Haoer Factory es un componente de filtro pasivo de alto rendimiento con una trayectoria magnética central hecha de aleación amorfa. Adopta un diseño simétrico de doble bobinado. Está desarrollado específicamente para suprimir la interferencia de modo común en escenarios con corrientes fuertes y bandas de frecuencia amplias. Basándose en las excelentes propiedades magnéticas del núcleo magnético amorfo, demuestra una estabilidad y una capacidad antiinterferencias muy superiores en comparación con los inductores de modo común de ferrita tradicionales en campos como las nuevas energías y las fuentes de alimentación industriales de alta potencia. Es un componente central para el diseño de compatibilidad electromagnética en sistemas de energía de alta gama.

Detalles del producto

Características clave y ventajas principales

Capacidad antisaturación súper fuerte, adecuada para escenarios de alta corriente

La densidad de flujo de saturación de los núcleos magnéticos amorfos es de 2 a 3 veces mayor que la de la ferrita de manganeso-zinc tradicional. En condiciones de cientos de amperios de alta corriente, puede suprimir de manera estable la interferencia de modo común en sistemas de suministro de energía de alta potencia y adaptarse perfectamente a pilas de carga, inversores fotovoltaicos y otros equipos.

Amplio ancho de banda y baja pérdida, con amplio rango de supresión

Bobina de anillo magnético Anillo magnético amorfo El rango de frecuencia de trabajo del inductor de modo común es de 50 Hz a 1 MHz, y la pérdida del núcleo es mucho menor que la de los núcleos de polvo de hierro y los núcleos de hierro-silicio-aluminio en toda la banda de frecuencia. En comparación con los inductores de ferrita de modo común, el efecto de supresión de interferencias en el rango de baja frecuencia se ha mejorado significativamente, cumpliendo con los requisitos para el control de interferencias de modo común de alta y baja frecuencia.

Amplia estabilidad magnética de temperatura, fuerte adaptabilidad ambiental

La permeabilidad de los núcleos magnéticos amorfos cambia en menos de ±5% dentro del amplio rango de temperatura de -55 ℃ a +150 ℃, lo cual es mucho mejor que las características de deriva de temperatura de los núcleos magnéticos de ferrita. Puede cumplir con los estrictos requisitos de temperatura de los equipos de grado industrial y automotriz, y mantener un rendimiento estable en ambientes de temperaturas extremadamente altas y bajas.

Baja fuga magnética, excelente compatibilidad electromagnética

El diseño de espacio cero del anillo magnético amorfo cerrado minimiza la radiación del campo magnético, lo que da como resultado una interferencia electromagnética mínima en los componentes sensibles circundantes (como MCU y sensores), eliminando la necesidad de medidas de blindaje adicionales y simplificando el diseño del circuito.

Alta confiabilidad, larga vida útil

El material de aleación amorfa es resistente a las vibraciones y la corrosión. Los devanados están estrechamente integrados con el núcleo magnético sin riesgo de aflojamiento. Cumple con el estándar automotriz AEC-Q200 y los requisitos del nivel de protección IP65, y puede tener una vida útil de más de 100. 000 horas.

Parámetros

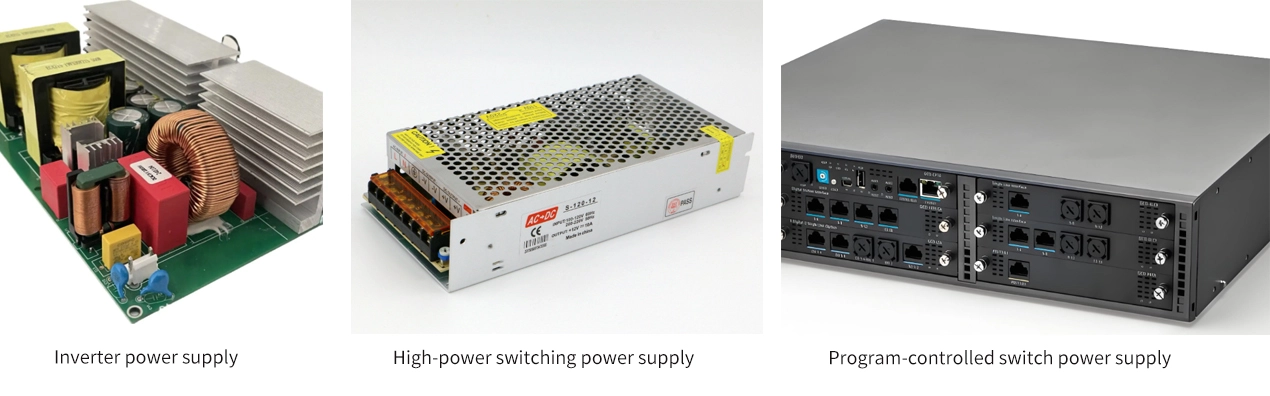

Ámbito de aplicación

El inductor de modo común de anillo magnético amorfo de bobina de anillo magnético se utiliza ampliamente en fuentes de alimentación de inversores, fuentes de alimentación conmutadas de alta potencia, fuentes de alimentación conmutadas controladas por programa, componentes de interfaz de intercambio de datos, fuentes de alimentación de almacenamiento y filtrado de fuentes de alimentación UPS, reactores de saturación magnética, amplificadores magnéticos, supresores de picos, transformadores de corriente y voltaje, transformadores de interruptor de corriente de fuga

Fortaleza de la empresa

Desde 2008, Guangdong Haoer Electronics Co., Ltd. ha solidificado su posición como especialista confiable en componentes magnéticos de precisión, impulsando el progreso en diversas industrias de alta tecnología. Nos especializamos en la fabricación de transformadores, filtros e inductores de alta frecuencia, componentes clave que sustentan el rendimiento de productos en iluminación, electrodomésticos, energía fotovoltaica, UPS, sistemas automotrices y comunicaciones de red.

Nuestra historia de crecimiento se define por la escala y la eficiencia: con varias instalaciones de fabricación de última generación en Foshan, un equipo de más de 1000 profesionales dedicados y una producción anual de más de 100 millones de unidades, entregamos volumen sin comprometer la calidad. Respaldamos esto con inversiones sustanciales en tecnologías de automatización y pruebas de precisión, junto con un conjunto de certificaciones prestigiosas (CQC, UL, ISO 9000, TS 16949) que validan nuestro compromiso con la excelencia.

Impulsada por los principios de innovación, calidad y cooperación beneficiosa para todos, Haoer Electronics está preparada para seguir avanzando en sus capacidades técnicas, empoderando a la industria electrónica global para enfrentar los desafíos del mañana.

Certificado

PROCESO DE PRODUCCIÓN DEL INDUCTOR

1.Winding

2.Automatización de montaje.

3.Prueba integral

4.Almacenamiento del producto
