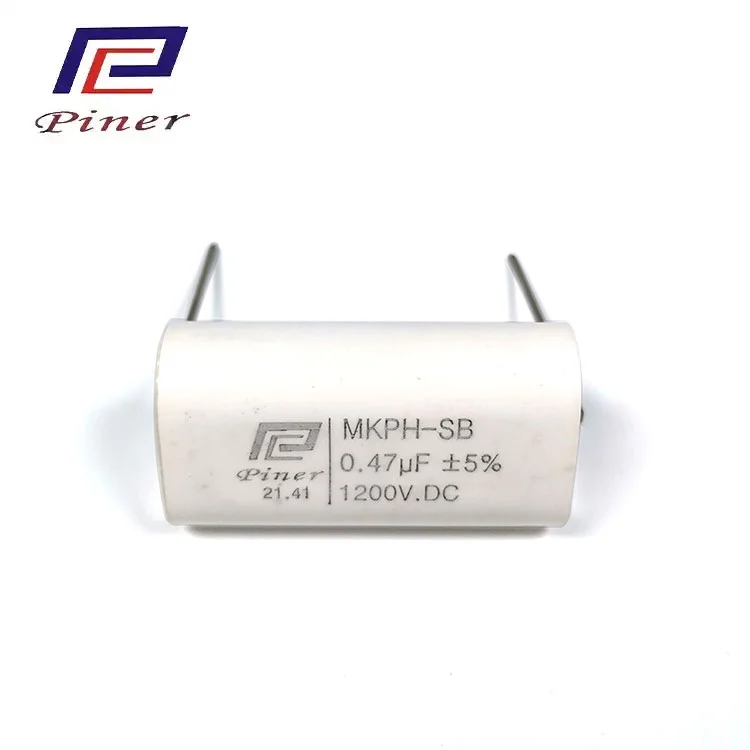

A Condensador del módulo de conmutación del sistemajuega un papel importante en la conversión de energía al administrar la energía eléctrica dentro de los circuitos de conmutación, reducir las fluctuaciones de voltaje y respaldar un funcionamiento estable bajo cargas cambiantes. A medida que las fuentes de alimentación conmutadas se vuelven cada vez más importantes en inversores fotovoltaicos, sistemas de almacenamiento de energía, equipos de carga de vehículos eléctricos y sistemas de control industrial, la selección de condensadores se ha convertido en una consideración clave en la eficiencia energética y el diseño de circuitos.
Las fuentes de alimentación conmutadas regulan la producción eléctrica encendiendo y apagando rápidamente los dispositivos semiconductores. Este proceso permite una conversión eficiente de energía, pero también produce ondulaciones de voltaje y corriente que deben ser gestionadas por el circuito circundante.
Los condensadores almacenan y liberan energía eléctrica durante los ciclos de conmutación, lo que ayuda a estabilizar el voltaje de CC, filtrar componentes eléctricos no deseados y reducir las fluctuaciones en la etapa de potencia. Su rendimiento influye en la ondulación del voltaje, la respuesta transitoria, la interferencia electromagnética y las condiciones de funcionamiento de otros componentes electrónicos.
La contribución de un condensador depende de su posición dentro del circuito. Los condensadores de entrada ayudan a gestionar las variaciones de voltaje en la etapa de potencia, mientras que los condensadores de salida suavizan el voltaje convertido entregado a la carga. Los condensadores utilizados en circuitos resonantes o amortiguadores realizan diferentes funciones, incluido el soporte de transiciones de conmutación y el control del comportamiento del circuito.
La selección de condensadores implica más que la capacitancia nominal y el voltaje nominal. La resistencia en serie equivalente (ESR), la inductancia en serie equivalente (ESL), la pérdida dieléctrica, la capacidad de corriente de rizado y la temperatura de funcionamiento pueden influir en el rendimiento.
La ESR contribuye a las pérdidas resistivas cuando la corriente ondulada pasa a través de un condensador. Para un modelo resistivo simplificado, la pérdida de potencia asociada se puede expresar como P = I² × ESR, donde I representa la corriente de rizado efectiva. Una ESR más baja puede reducir este componente de pérdida, aunque el rendimiento real también depende de la frecuencia, la temperatura, la construcción y las condiciones del circuito.
ESL afecta la impedancia de alta frecuencia y el comportamiento transitorio, mientras que las propiedades dieléctricas influyen en la disipación de energía durante ciclos repetidos de carga y descarga. La temperatura y el estrés eléctrico también afectan la vida útil. Por lo tanto, seleccionar características adecuadas para la frecuencia de operación y el perfil de corriente puede ayudar a equilibrar la eficiencia de conversión, el rendimiento térmico y la estabilidad a largo plazo.
A Condensador del módulo de conmutación del sistemaPuede cumplir diferentes funciones dependiendo de la topología de energía y la posición del circuito. En los convertidores resonantes LLC, los condensadores forman parte de la red resonante junto con los elementos inductivos. Sus características eléctricas influyen en la frecuencia de resonancia y las condiciones bajo las cuales la energía se transfiere a través del convertidor.
En los convertidores de puente completo desfasado (PSFB), los condensadores pueden admitir filtrado de entrada, suavizado de salida u otras funciones del circuito. La capacitancia requerida, la clasificación de voltaje, la capacidad de corriente de rizado y las características dieléctricas varían según la función prevista.
Para los inversores fotovoltaicos y de almacenamiento de energía, los condensadores de enlace de CC ayudan a estabilizar el bus de CC intermedio entre las etapas de conversión. En los equipos de carga de vehículos eléctricos y en las fuentes de alimentación de estaciones base de comunicación, los condensadores admiten el filtrado y la gestión de transitorios bajo cargas operativas variables. Los sistemas de control industrial también utilizan condensadores para mantener condiciones eléctricas adecuadas en los circuitos de control y conversión de energía.
El rendimiento eléctrico depende de las propiedades del material, la construcción de los componentes, la consistencia de la fabricación y los procesos de inspección. La producción de condensadores de película puede implicar el bobinado de la película, la metalización de la superficie final, el encapsulado, el marcado y las pruebas eléctricas. Cada etapa contribuye a las características físicas y eléctricas del componente terminado.
Guangdong Haoer Electronics Co., Ltd. y su empresa hermana, Foshan Pin'er Electronics Co., Ltd., operan en campos de componentes electrónicos relacionados. Haoer se centra en transformadores, filtros e inductores de alta frecuencia, mientras que Pin'er se especializa en condensadores de película y condensadores industriales. Su equipo de fabricación documentado incluye máquinas de metalización, equipos de mezcla y encapsulado de resina epoxi, sistemas de marcado láser y probadores de condensadores.
La inspección eléctrica puede evaluar la capacitancia, la tensión soportada, el aislamiento y las características de pérdida. La inspección del material entrante y la inspección del producto saliente también forman parte del proceso de control de calidad documentado. Estas medidas son relevantes para mantener la consistencia en la fabricación, particularmente para los componentes utilizados en aplicaciones exigentes de conversión de energía.
Mejorar la eficiencia energética requiere un diseño coordinado en todo el circuito de conversión. Los ingenieros suelen evaluar la frecuencia de conmutación, el perfil de carga, la corriente de ondulación, las condiciones térmicas, la ubicación de los componentes y las características eléctricas de los componentes interconectados. El aumento de la capacitancia por sí solo no necesariamente mejora la eficiencia, ya que el tamaño, las pérdidas, la respuesta transitoria y la estabilidad del circuito deben considerarse en conjunto.
Por lo tanto, un condensador del módulo de conmutación del sistema debe evaluarse según su función eléctrica específica en lugar de como un componente aislado. En sistemas que utilizan topologías LLC o PSFB, la selección de capacitores y la simulación de circuitos pueden ayudar a evaluar el comportamiento resonante, el estrés eléctrico y las condiciones operativas esperadas antes de la validación del prototipo.
A medida que la electrónica de potencia continúa sirviendo a las energías renovables, el transporte, las telecomunicaciones y la automatización industrial, el diseño de los condensadores sigue estrechamente relacionado con el rendimiento de la conversión de energía. Comprender la interacción entre materiales dieléctricos, parámetros eléctricos, topología de circuito y condiciones de operación proporciona una base práctica para evaluar cómo funciona unCondensador del módulo de conmutación del sistemacontribuye a la eficiencia energética.
