En el campo de la tecnología electrónica, los transformadores, como componentes centrales para la conversión de energía eléctrica y la transmisión de señales, sus características de rendimiento determinan directamente la eficiencia y confiabilidad de los sistemas de circuitos. Según las características de la frecuencia de trabajo, los transformadores se pueden clasificar en dos tipos principales: de alta frecuencia y de baja frecuencia. Estos dos tipos exhiben diferencias significativas en la selección de materiales, diseño estructural y aplicación de ingeniería, que tienen un profundo impacto en la optimización del rendimiento y la integración del sistema de los dispositivos electrónicos modernos.

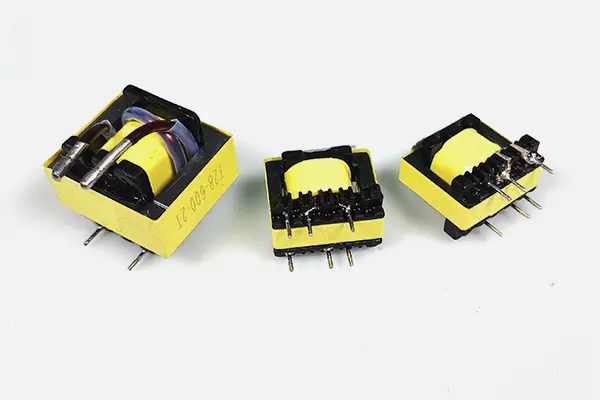

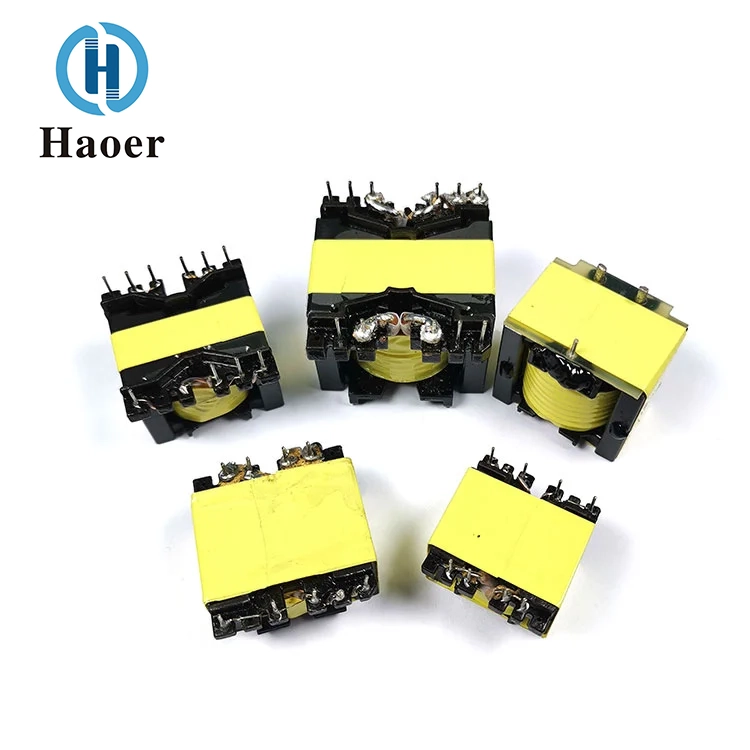

La banda de frecuencia operativa de los transformadores de alta frecuencia generalmente abarca desde kilohercios hasta megahercios, y la selección de los materiales de su núcleo magnético sigue el principio de minimizar las pérdidas de alta frecuencia. Los materiales de ferrita, con su estructura cristalina de espinela única, exhiben una excelente permeabilidad magnética y bajas pérdidas por corrientes parásitas en condiciones de alta frecuencia, lo que los convierte en el material preferido para transformadores de alta frecuencia. Los núcleos magnéticos de aleación amorfa optimizados, al romper la disposición ordenada de los átomos de largo alcance, reducen la pérdida por histéresis a menos de una décima parte de la de los materiales tradicionales y son particularmente adecuados para aplicaciones de frecuencia ultraalta a nivel de GHz. La combinación de las propiedades magnéticas suaves y las capacidades de respuesta de alta frecuencia de estos materiales permite que los transformadores de alta frecuencia logren aplicaciones innovadoras en fuentes de alimentación conmutadas, circuitos de radiofrecuencia y otros campos.
Los transformadores de baja frecuencia permanecen dentro del rango de frecuencia de potencia (50/60 Hz) y los materiales de su núcleo magnético han evolucionado con la tecnología de láminas de acero al silicio como núcleo. Las láminas de acero al silicio de grano orientado (110) formadas mediante un proceso de laminación en frío pueden alcanzar una permeabilidad magnética cercana al límite teórico en condiciones de frecuencia industrial. La estructura laminada bloquea eficazmente la trayectoria de las corrientes parásitas, manteniendo la pérdida del núcleo en el nivel industrial de 0,5-2,0 W/kg. Aunque la pérdida aumenta exponencialmente en el rango de alta frecuencia, todavía mantiene una posición insustituible en el campo de los grandes transformadores de potencia, con una capacidad de una sola unidad que alcanza el nivel MVA.
La ventaja de volumen de los transformadores de alta frecuencia se debe al efecto de frecuencia de la ley de inducción electromagnética de Faraday. Cuando aumenta la frecuencia de funcionamiento, el área de la sección transversal del núcleo magnético necesaria para mantener la misma densidad de flujo magnético disminuye inversamente proporcional al número de vueltas de la bobina. Los datos experimentales muestran que cuando la frecuencia aumenta de 50 Hz a 100 kHz, el volumen del transformador se puede reducir a 1/200 del original. Esta característica es especialmente crucial en dispositivos portátiles, como los transformadores de alta frecuencia de los cargadores de teléfonos móviles, cuyo volumen es sólo el 5% del de los transformadores de baja frecuencia de la misma potencia. En términos de eficiencia, los transformadores de alta frecuencia pueden alcanzar una eficiencia de conversión de más del 90% en condiciones de carga típicas optimizando la relación entre la pérdida del núcleo magnético y la pérdida del cobre. En comparación con los transformadores tradicionales de baja frecuencia, esta eficiencia mejora entre 10 y 15 puntos porcentuales.
Las características de volumen de los transformadores de baja frecuencia están estrechamente relacionadas con sus escenarios de aplicación. En el campo de la transmisión de energía, los grandes transformadores bañados en aceite con una capacidad monofásica de hasta 800 MVA tienen un diámetro de núcleo de más de 3 metros. Esta escala de volumen es la base para mantener el funcionamiento estable de la red eléctrica. En términos de eficiencia, aunque la eficiencia a plena carga puede alcanzar más del 98%, en condiciones de carga parcial, la proporción de pérdida sin carga aumenta significativamente, lo que da como resultado una eficiencia integral de solo el 85%, lo que destaca el desafío del diseño de adaptabilidad de la carga.
El panorama de aplicaciones de los transformadores de alta frecuencia presenta características diversificadas: en el campo de las fuentes de alimentación conmutadas, su característica de alta frecuencia reduce significativamente el volumen y el peso de la fuente de alimentación, lo que promueve el desarrollo de adaptadores para ordenadores portátiles hacia la ligereza y la delgadez; en las estaciones base de comunicaciones, los transformadores de impulsos logran una transmisión aislada de alta velocidad de señales digitales; En el campo del calentamiento electromagnético, la eficiencia de la potencia de calentamiento por inducción de alta frecuencia supera el 95%, revolucionando el modo de calentamiento por resistencia tradicional. Particularmente digno de mención es el campo de las estaciones de carga de vehículos eléctricos, donde la aplicación colaborativa de transformadores de alta frecuencia y componentes de carburo de silicio permite que la densidad de potencia del módulo de carga supere los 50W/in³.
Los transformadores de baja frecuencia constituyen una base sólida en la infraestructura energética: en la red inteligente, los transformadores de distribución, como nodo clave en los "últimos diez kilómetros", desempeñan la doble función de transformación de tensión y control de calidad de la energía; en el campo del transporte ferroviario, los transformadores de tracción de 25 kV/1500 V, mediante un diseño estructural especial, cumplen con los requisitos de estabilidad térmica bajo grandes impactos de corriente; En el nuevo sistema de conexión a la red energética, los transformadores de baja frecuencia logran conexiones flexibles entre los inversores fotovoltaicos y la red, y su capacidad antisaturación garantiza un funcionamiento estable en condiciones de red débil.

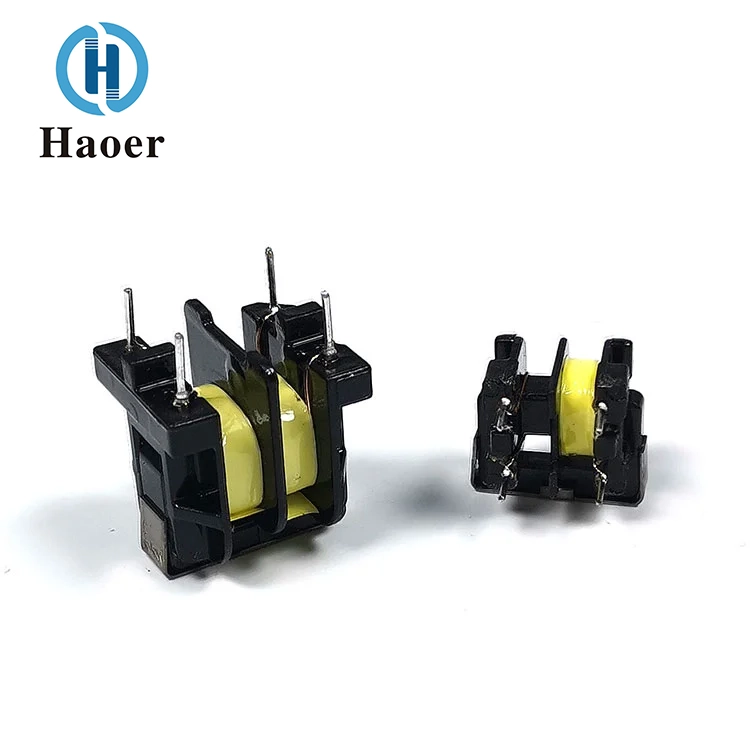

Los problemas de compatibilidad electromagnética causados por los transformadores de alta frecuencia tienen una doble naturaleza: su banda de frecuencia operativa (por debajo de 30 MHz) coincide con la banda de frecuencia sensible de los dispositivos electrónicos, lo que resulta en un riesgo significativo de interferencia de radiación. Mediante simulación electromagnética tridimensional para optimizar la estructura del núcleo magnético, la capacitancia parásita se puede reducir en un 60%; Utilizando la tecnología de capa de protección magnética nanocristalina, la densidad del flujo de fuga se puede controlar por debajo de 0,5 mT. En el extremo receptor, la red de filtrado EMI compuesta por inductores de modo común y condensadores X puede lograr un efecto de supresión de interferencias de más de 30 dB para la interferencia conducida.
Los problemas de compatibilidad electromagnética de los transformadores de baja frecuencia se manifiestan principalmente como interferencias conducidas: el campo magnético de frecuencia industrial (50/60 Hz) puede afectar a los instrumentos de precisión mediante acoplamiento magnético. El uso de un blindaje de aleación de polomia puede reducir el campo magnético al nivel del campo magnético de la Tierra. En aplicaciones de equipos médicos, a través de un diseño equilibrado de doble devanado, la inductancia de fuga del transformador puede ser inferior a 1 μH, suprimiendo eficazmente la interferencia de modo común de la frecuencia eléctrica. Vale la pena señalar que las cargas no lineales en la red inteligente conducen a un aumento de las pérdidas armónicas de los transformadores de baja frecuencia, lo que impulsó el desarrollo de materiales de núcleo magnético hacia aleaciones nanocristalinas.
Evolución tecnológica y tendencias de integración de sistemas.
Los transformadores de alta frecuencia están evolucionando hacia una mayor densidad de potencia y rangos de temperatura de funcionamiento más amplios. La integración de dispositivos de nitruro de galio con tecnología de transformador plano ha permitido que la densidad de potencia de los módulos de potencia conmutados supere los 100 W/cm³. En el campo de los vehículos eléctricos, el sistema de carga de plataforma de 800 V requiere que los transformadores tengan una resistencia de aislamiento superior a 10 kV, lo que impulsa el avance de la tecnología de aislamiento compuesto de condensadores de membrana.
En el campo de los transformadores de baja frecuencia, la atención se centra en las exigencias de la red inteligente. Mediante la instalación de sensores ópticos de corriente y unidades inteligentes de control de temperatura, se logra un monitoreo en tiempo real del estado del transformador. En el escenario de nueva integración energética, se adopta un diseño de transformador dividido de múltiples devanados, que puede adaptarse simultáneamente a los requisitos de integración de múltiples fuentes de energía fotovoltaica, almacenamiento de energía y pilas de carga, mejorando la flexibilidad de la red de distribución.
Este enfoque tecnológico diferenciado refleja esencialmente la tendencia inevitable de la tecnología de la electrónica de potencia hacia frecuencias más altas y una mayor inteligencia. Los transformadores de alta frecuencia y los transformadores de baja frecuencia no son simplemente sustitutos sino soluciones complementarias formadas en diferentes escalas temporales y espaciales. En el futuro, con la adopción generalizada de dispositivos de banda ancha y la integración de algoritmos de inteligencia artificial, la tecnología de transformadores dará lugar a aplicaciones más innovadoras en la intersección de la conversión de energía electromagnética y el procesamiento de información.
