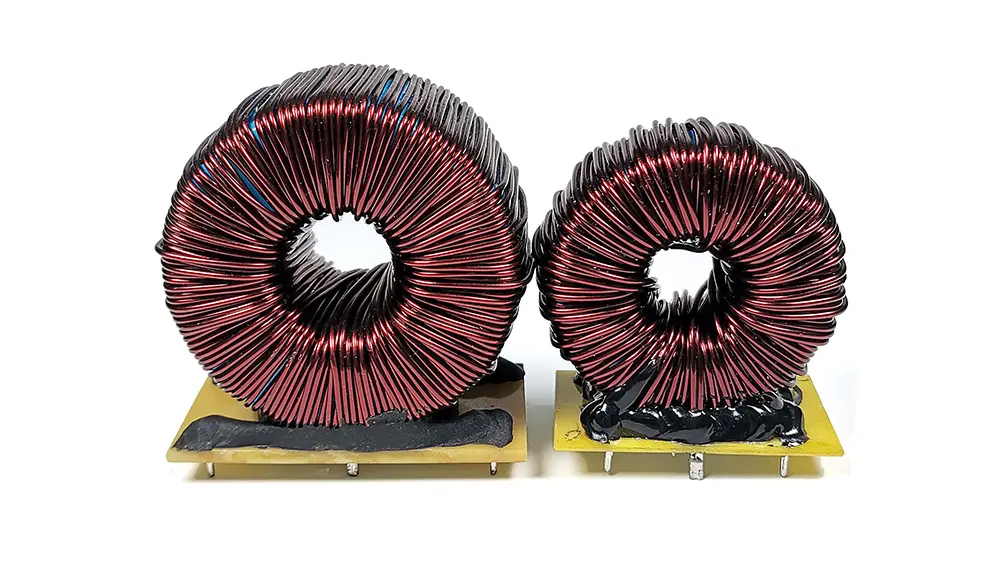

Choques de modo diferencial con núcleo toroidal Sendust: alta corriente, bajo ruido, excelente polarización de CC

Inductores de núcleo toroidal Sendustrepresentan una solución de alto rendimiento para los diseñadores de fuentes de alimentación que buscan una supresión eficaz del ruido en modo diferencial en condiciones de alta corriente de ondulación. Diseñados para ofrecer un equilibrio óptimo entre rendimiento eléctrico, estabilidad térmica y magnética y rentabilidad, estos inductores de modo diferencial se utilizan ampliamente en filtrado de líneas de CA, etapas de salida de convertidores CC-CC, filtros de línea de interferencia electromagnética (EMI) y circuitos de corrección del factor de potencia (PFC).

Presupuesto

Rango de frecuencia de funcionamiento: 8 kHz – 1 MHz

Rango de corriente nominal: 0,05 A – 2000 A

Rango de temperatura de funcionamiento: −40 °C a +125 °C

Rango de temperatura de almacenamiento: −25 °C a +85 °C

Rango de humedad de almacenamiento: 30 % – 95 % RH

Rango de diámetro exterior: 6 mm – 60 mm

Material del núcleo y ventajas técnicas clave

● Núcleo de aleación Sendust (Fe–Si–Al): se caracteriza por una baja pérdida del núcleo, una alta densidad de flujo de saturación (~1,35 T) y un manejo superior de la polarización de CC, lo que permite una inductancia estable bajo una superposición sustancial de CC.

● Geometría toroidal: proporciona una trayectoria magnética completamente cerrada, minimizando los campos magnéticos parásitos y reduciendo significativamente la radiación EMI y el acoplamiento.

● Funcionamiento acústicamente silencioso: No hay ruido audible perceptible en toda la frecuencia operativa y el rango de carga, lo que admite aplicaciones sensibles al ruido.

● Estabilidad de polarización de CC excepcional: mantiene >90 % de la inductancia nominal a la corriente de saturación nominal, lo que garantiza un comportamiento predecible del filtro en condiciones de carga dinámica.

● Amplia escalabilidad de corriente: cubre aplicaciones desde acondicionamiento de señales de baja potencia (50 mA) hasta PFC industriales de alta corriente y sistemas integrados en barras colectoras (2000 A).

Aplicaciones típicas

● Inductores de Línea AC: Utilizados en etapas PFC activas y pasivas y redes de mitigación de armónicos.

● Inductores de filtro de salida: integrados en topologías reductoras, elevadoras y flyback para suavizar las salidas de CC conmutadas.

● Filtros de línea EMI: Empleados como inductores de modo diferencial en supresión de EMI conducida según los estándares CISPR 22/32 y EN 55032.

● Choques PFC: optimizados específicamente para convertidores PFC de refuerzo en modo de conducción continua (CCM) y modo de transición (TM).
