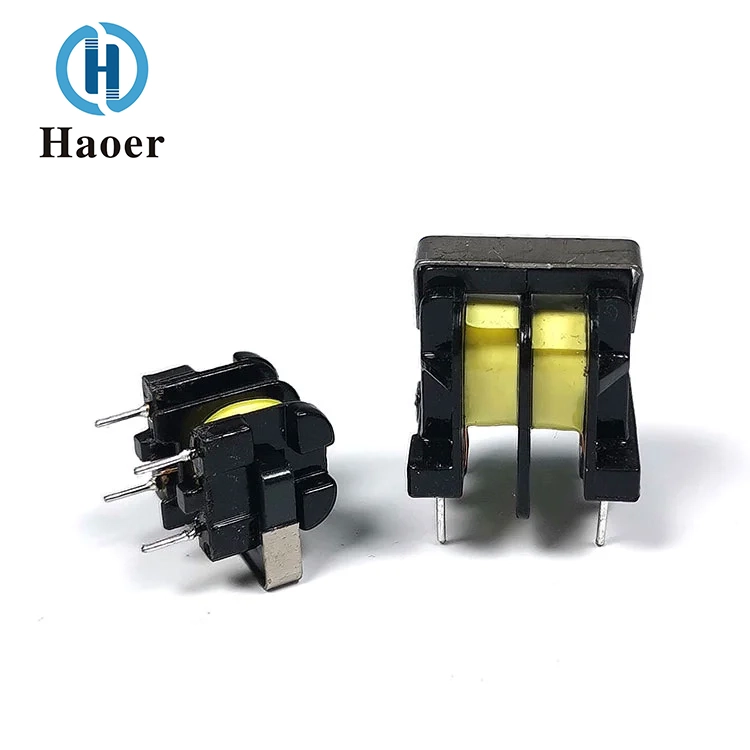

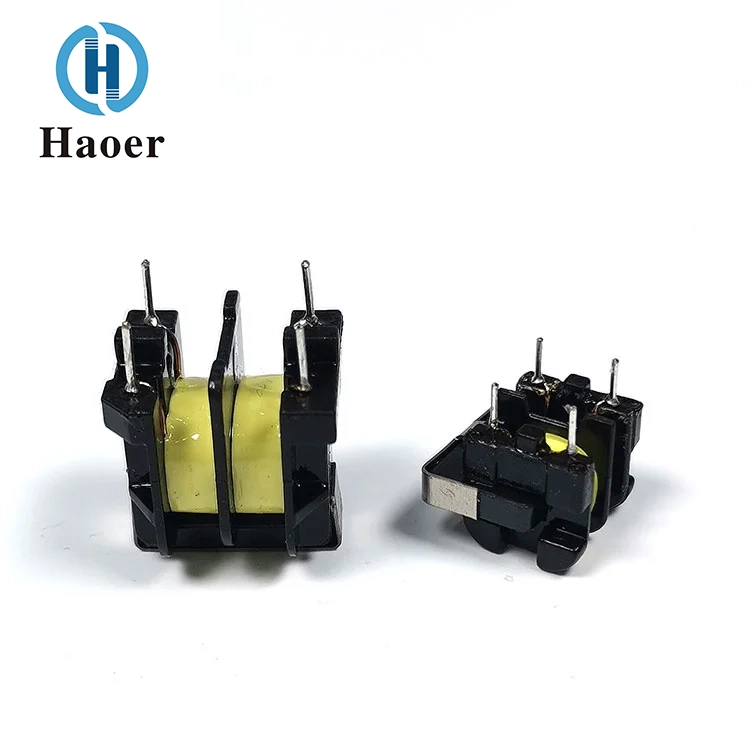

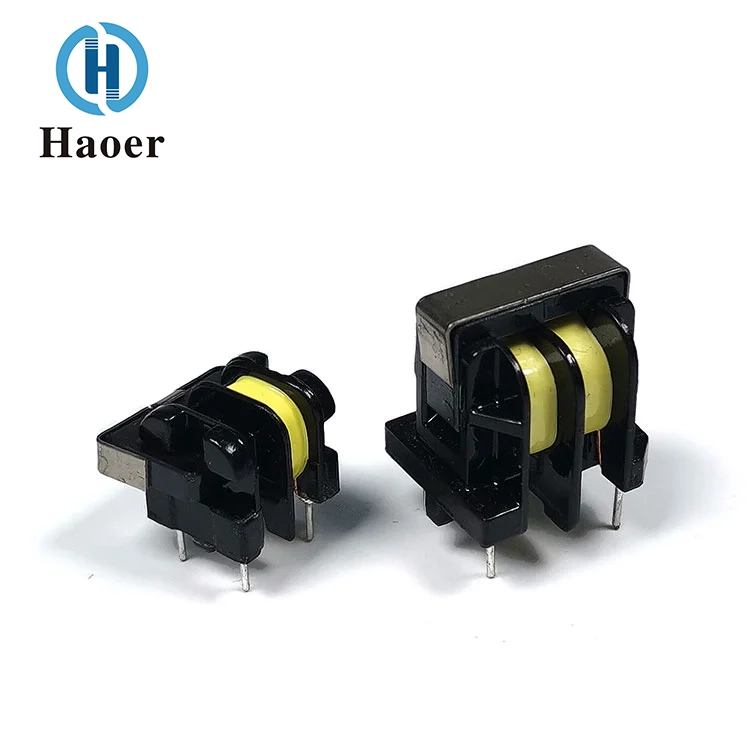

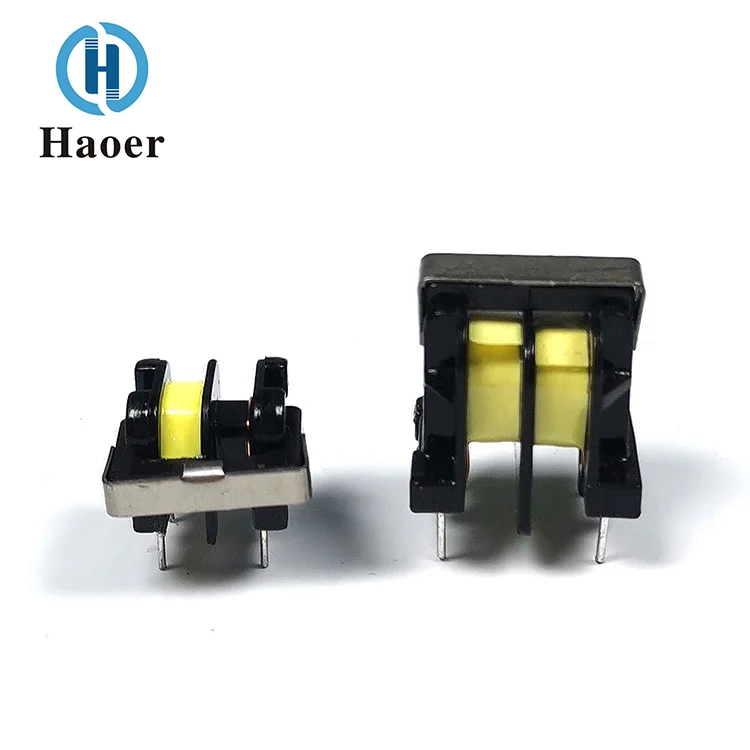

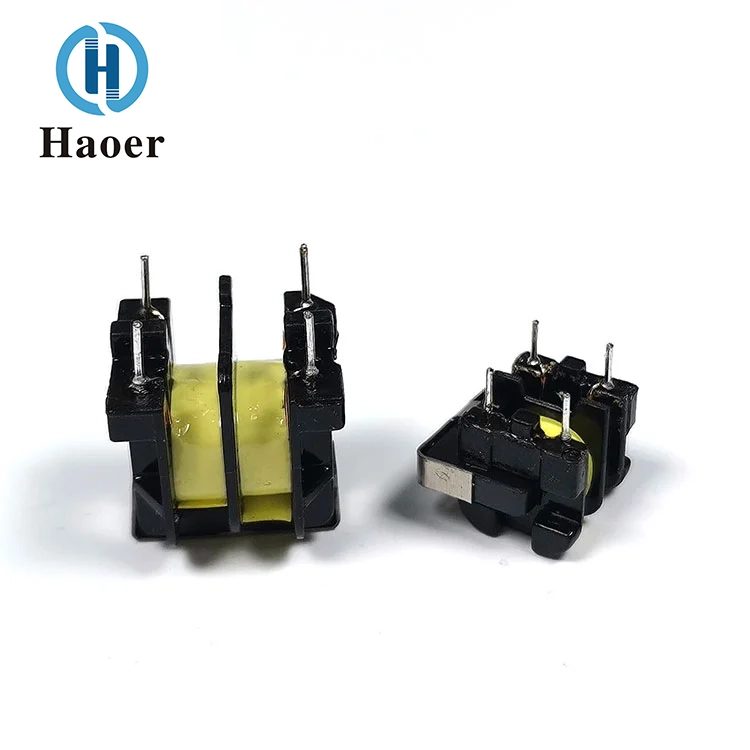

Filtro EMI Filtro UU

Actuación

Especificación y modelo

UU9.8 / UU10.5 / UU15.7 / UU16

El filtro EMI UU suministrado por el fabricante Haoer logra una supresión dual de la interferencia en modo común y en modo diferencial mediante la adaptación de impedancia y el mecanismo de cancelación de campo magnético:

Supresión de interferencias de modo común: cuando la corriente de interferencia de modo común fluye a través del doble devanado simétrico, se genera un campo magnético de la misma dirección dentro del núcleo magnético en forma de UU. La superposición de estos campos magnéticos da como resultado una alta impedancia del núcleo magnético, atenuando significativamente la señal de interferencia.

Supresión de interferencias de modo común: cuando la corriente de interferencia de modo común fluye a través de los devanados, se genera un campo magnético inverso. Parte de este campo magnético se cancela en el circuito magnético cerrado y el campo magnético restante forma una inductancia de modo común, que puede suprimir aún más el ruido de modo común.

Conducción de señal normal: hay una corriente que fluye a través del circuito para señales de corriente continua o de baja frecuencia. El núcleo tiene una impedancia extremadamente baja, lo que resulta en casi ninguna pérdida de señal, lo que garantiza el funcionamiento normal del equipo.

Características

Filtrado dual, antiinterferencias eficiente:El filtro EMI UU Filter suprime simultáneamente las interferencias de modo común y de modo diferencial, sin la necesidad de componentes de filtrado adicionales, lo que simplifica el diseño del circuito EMC y mejora la eficiencia del filtrado.

· Adaptación de banda de frecuencia amplia, escenarios flexibles:Al seleccionar núcleos de diferentes materiales, puede cubrir un amplio rango de frecuencia de 50 Hz a 100 MHz, adecuado para los requisitos de supresión de interferencias de varios dispositivos, como fuentes de alimentación conmutadas, convertidores de frecuencia y electrodomésticos.

· Baja fuga magnética, buena compatibilidad electromagnética:El diseño del circuito magnético cerrado reduce significativamente la radiación del campo magnético, causando una interferencia mínima a los componentes sensibles (como MCU, sensores) y no se requieren medidas de protección adicionales.

· Tamaño compacto, diseño conveniente:La estructura simétrica del núcleo magnético en forma de UU permite la miniaturización de los componentes, y las versiones duales enchufables/de montaje en superficie pueden adaptarse a diferentes esquemas de diseño de PCB, ahorrando espacio de instalación.

· Alta confiabilidad, fuerte tolerancia ambiental:El rango de temperatura de trabajo del filtro EMI UU Filter es amplio (-40 ℃ ~ +125 ℃), resistente a la vibración y la corrosión, cumple con los estándares ambientales RoHS y REACH, adecuado para aplicaciones industriales y de consumo.

· Rentable, alto:El material de ferrita tiene una amplia fuente y un proceso de producción maduro, y tiene importantes ventajas de costos cuando se aplica a gran escala, superando a los filtros de anillo con el mismo rendimiento.

Fortaleza de la empresa

Guangdong Haoer Electronics Co., Ltd., fundada en 2008, es un fabricante líder que se especializa en componentes magnéticos como transformadores, filtros e inductores de alta frecuencia. Los productos de la empresa se aplican ampliamente en diversas industrias, incluidas la iluminación, electrodomésticos, sistemas fotovoltaicos, sistemas de alimentación ininterrumpida (UPS), electrónica automotriz y equipos de telecomunicaciones.

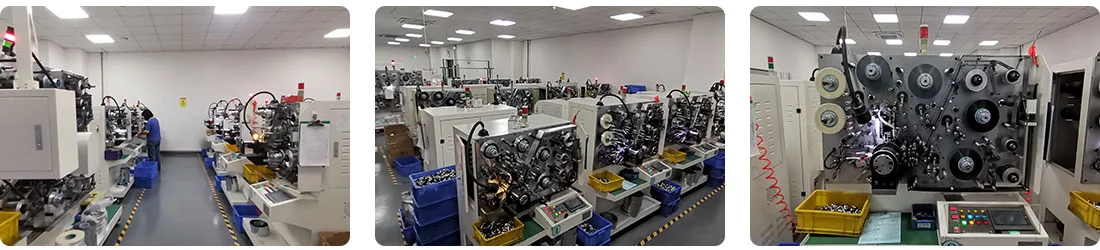

Con múltiples instalaciones de fabricación ubicadas en Foshan, provincia de Guangdong, y una fuerza laboral que supera los 1000 empleados, la empresa utiliza líneas de producción totalmente automatizadas y equipos de prueba avanzados para lograr una producción anual de más de 100 millones de unidades. Ha obtenido certificaciones internacionales clave, incluidas CQC, UL, ISO 9001 e IATF 16949, lo que demuestra su fuerte compromiso con la garantía de calidad, la seguridad de los productos y el cumplimiento de los estándares de la industria.

Guiada por la innovación, la excelencia en la calidad y la colaboración centrada en el cliente, Haoer Electronics aprovecha su experiencia técnica y sus sólidas capacidades de I+D para ofrecer soluciones de alto valor. La empresa está comprometida a construir asociaciones a largo plazo y promover el crecimiento sostenible con clientes de todo el mundo.

PROCESO DE PRODUCCIÓN DEL INDUCTOR

1.Winding

2.Automatización de montaje.

3.Prueba integral

4.Almacenamiento del producto
