Diseño integrado:
El filtro de transformador de corriente UU fabricado por Haoer Factory integra funciones de detección de corriente y filtrado EMI en un solo componente, lo que simplifica el diseño de circuitos, reduce la ocupación de espacio de PCB, reduce los costos del sistema y mejora la integración de equipos.
Detección de corriente de alta precisión:
El diseño del circuito magnético cerrado en forma de U garantiza una alta eficiencia de acoplamiento magnético, con un error de relación de corriente ≤ ±1%, buena linealidad y puede detectar con precisión corrientes que van desde 0,1 A a 100 A, cumpliendo con los requisitos de medición a nivel industrial.
Supresión de interferencias en modo común de alto rendimiento:
El núcleo de ferrita combinado con devanados simétricos presenta una alta impedancia a la interferencia de modo común, lo que atenúa eficazmente el ruido de energía, la radiación electromagnética y otras señales de interferencia, lo que ayuda al equipo a superar certificaciones EMC como CE, FCC y CQC.
Adaptabilidad de banda ancha:
El rango de frecuencia de trabajo del filtro de transformador de corriente UU cubre de 50 Hz a 100 MHz, equilibrando tanto la detección de corrientes de frecuencia industriales como la supresión de interferencias de alta frecuencia. Es adecuado para una amplia gama de aplicaciones, como fuentes de alimentación conmutadas, convertidores de frecuencia e inversores fotovoltaicos.
Alta confiabilidad y estabilidad:
El diseño del circuito magnético cerrado reduce las fugas magnéticas, las abrazaderas metálicas mejoran la resistencia mecánica y el devanado está estrechamente combinado con el núcleo magnético sin ningún riesgo de aflojamiento. El rango de temperatura de funcionamiento es de -40 ℃ a +125 ℃, cumpliendo con los requisitos de entornos industriales y automotrices.
Rentabilidad significativa:
En comparación con el uso de transformadores de corriente e inductores de modo común por separado, el diseño integrado reduce los costos de adquisición e instalación, mejora la eficiencia de la producción y es adecuado para aplicaciones por lotes a gran escala.
UU9.8 / UU10.5 / UU15.7 / UU16
El núcleo magnético cerrado en forma de U se compone de dos núcleos magnéticos simétricos de ferrita de manganeso-zinc/ferrita de níquel-zinc en forma de U que están unidos entre sí. Se combina con el marco para formar un circuito magnético cerrado. Tiene alta permeabilidad magnética y baja resistencia magnética, lo que puede concentrar el campo magnético y reducir las fugas magnéticas.
La estructura de doble devanado consta del devanado principal (lado primario) y el devanado auxiliar (lado secundario): el devanado principal tiene menos vueltas y un diámetro de cable más grueso, y está conectado en serie al circuito medido; el devanado auxiliar tiene más vueltas y un diámetro de cable más delgado, y se utiliza para la salida y el filtrado de señales. Los dos devanados están enrollados simétricamente en el marco para garantizar la supresión de modo común y la precisión de la detección de corriente.
El filtro de transformador de corriente UU, con su diseño integrado, detección de alta precisión y potentes capacidades de filtrado, se ha convertido en una opción ideal para el monitoreo de corriente y la gestión de EMC en dispositivos electrónicos modernos. Combina practicidad, economía y confiabilidad, y se usa ampliamente en inductores de filtro de modo común, transformadores de accionamiento, transformadores de corriente, etc.
Guangdong Haoer Electronics Co., Ltd., un fabricante especializado en componentes magnéticos de precisión con operaciones industriales que se remonta a 2008, se centra en la producción de transformadores, filtros e inductores de alta frecuencia. Estos componentes son esenciales para aplicaciones avanzadas en iluminación, electrodomésticos, energía fotovoltaica, UPS, electrónica automotriz y comunicaciones de red.

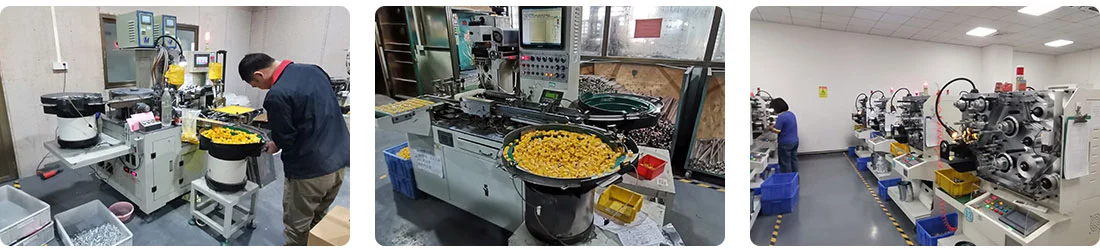

La capacidad de producción de la empresa es notable: múltiples sitios de fabricación en Foshan, una plantilla de más de 1.000 personas y una producción anual de más de 100 millones de unidades. Para garantizar la confiabilidad del producto, Haoer ha invertido en infraestructura de pruebas de precisión y fabricación automatizada, y posee certificaciones como CQC, UL, ISO 9000 y TS 16949.
Siguiendo los principios de innovación, liderazgo de calidad y crecimiento colaborativo, Haoer Electronics continúa mejorando su competencia técnica para abordar los requisitos dinámicos del mercado electrónico global.
