El transformador de alta frecuencia, como "corazón" de la fuente de alimentación conmutada, realiza tres tareas cruciales: transmisión de energía, conversión de tensión y aislamiento eléctrico. Su rendimiento afecta directamente la eficiencia, el tamaño y el nivel EMI de la fuente de alimentación. Este artículo, basándose en escenarios de aplicación, analizará las técnicas de selección principales.

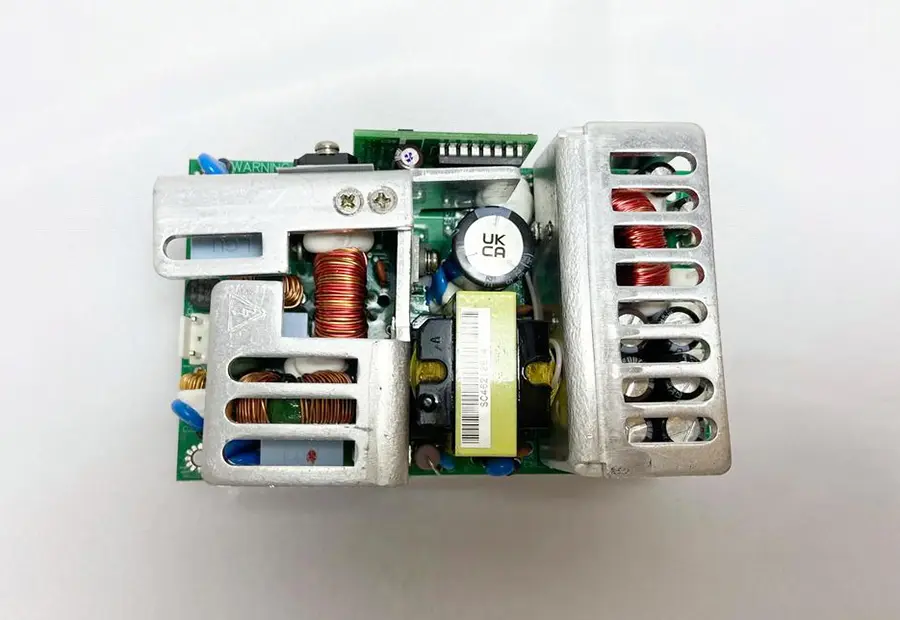

El papel central de los transformadores de alta frecuencia en las fuentes de alimentación conmutadas
Centro de transferencia de energía: A través del acoplamiento del núcleo magnético y el devanado, la energía del pulso de CC se transmite eficientemente al secundario. En comparación con el transformador de frecuencia eléctrica, el diseño de alta frecuencia puede reducir el volumen hasta en un 70%.
Barrera de aislamiento eléctrico: la capa de aislamiento entre los devanados primario y secundario está diseñada para cumplir con los estándares de seguridad y bloquear la interferencia de modo común. Los requisitos de voltaje de aislamiento comunes suelen ser de 1,5 kV a 4 kV.
Controlador de conversión de voltaje: logra una reducción/aumento de voltaje preciso ajustando la relación de vueltas. Por ejemplo, en la topología flyback, un error de relación de vueltas superior al 5% puede provocar fluctuaciones en el voltaje de salida.
Análisis de escenarios de aplicación típicos
Caso 1: Adaptador CA/CC
Topología: utiliza principalmente diseño flyback
Requisitos del transformador:
Tipo de núcleo: ferrita de baja pérdida
Estructura de bobinado: bobinado de alambre con triple aislamiento
Parámetros clave: Inductancia de fuga < 5% Inductancia de excitación
Caso 2: Fuente de alimentación de conducción LED
Desafío principal: equilibrio entre alta densidad de potencia y disipación de calor
Solución de optimización:
Utilice transformadores planos para reducir la altura.
Emplear devanados segmentados para minimizar el efecto piel.
Combine con el puente rectificador para mejorar la eficiencia de conversión
Las tres reglas de oro para la selección de componentes
Selección de materiales de núcleo magnético.
Óxido de hierro: Adecuado para escenarios por debajo de 100 kHz
Núcleo de polvo magnético metálico: Adecuado para aplicaciones de alta frecuencia y alta corriente
Nanocristalino: solución extrema de alta frecuencia y bajas pérdidas
Coincidencia de parámetros clave
Densidad de flujo de saturación: debe reservarse un margen del 20 %.
Tasa de utilización de la ventana: se recomienda controlar entre el 40% y el 60%
Límite de aumento de temperatura: el aumento de temperatura bajo carga completa debe ser ≤ 40 ℃
Consejo para evitar los hoyos de selección: ignorar la pérdida de corrientes parásitas puede provocar un sobrecalentamiento local del núcleo magnético, lo que provocará una falla de saturación magnética.
Emparejamiento de componentes colaborativos
Filtrado de entrada: condensadores X/Y para suprimir la interferencia de modo común
Rectificación de salida: Diodos de recuperación rápida para reducir las pérdidas de conmutación.
Circuito buffer: red de absorción RC para proteger el transistor de conmutación.
