Con el rápido desarrollo de la tecnología de la electrónica de potencia, las nuevas tecnologías energéticas y la tecnología de las comunicaciones, los escenarios de aplicación de los transformadores de alta frecuencia se han ampliado continuamente. Se han extendido desde el campo tradicional de la fuente de alimentación conmutada a múltiples campos de alta gama, como centros de datos de inteligencia artificial, nuevas energías, comunicación 5G y electrónica montada en vehículos. Sus principales ventajas de miniaturización, alta eficiencia y respuesta rápida los han convertido en componentes centrales indispensables en varios sistemas eficientes de conversión de energía. Al mismo tiempo, una selección razonable y un uso adecuado también son cruciales para aprovechar al máximo su rendimiento y prolongar su vida útil.

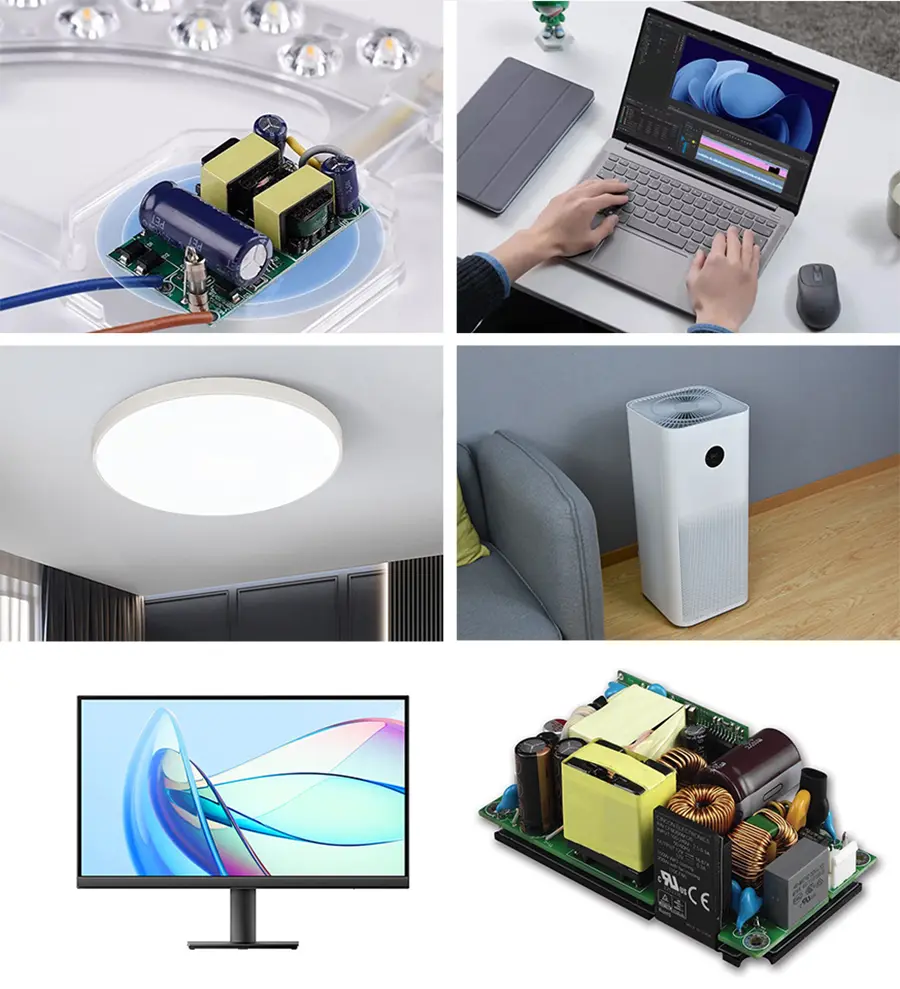

En el campo de las fuentes de alimentación conmutadas, los transformadores de alta frecuencia son los componentes principales y se utilizan ampliamente en dispositivos como cargadores de computadoras/teléfonos móviles, fuentes de alimentación de servidores y fuentes de alimentación de conducción LED. Debido a su operación de alta frecuencia, el volumen y el peso de los transformadores se pueden reducir significativamente, se puede aumentar la densidad de potencia y se pueden disminuir las pérdidas de cobre y hierro. La eficiencia normalmente puede alcanzar más del 90%, cumpliendo perfectamente con los requisitos de los dispositivos electrónicos portátiles y las fuentes de alimentación miniaturizadas. Por ejemplo, la miniaturización de los cargadores de teléfonos móviles se atribuye principalmente a la aplicación de transformadores de alta frecuencia, que aumentan la frecuencia de funcionamiento a varias decenas de kHz o incluso MHz, reduciendo significativamente el tamaño del cargador y haciéndolo más portátil.
Los campos de las nuevas energías y la electrónica de potencia son escenarios de aplicación importantes para los transformadores de alta frecuencia, incluidos principalmente inversores fotovoltaicos y estaciones de carga de vehículos eléctricos. En los inversores fotovoltaicos, se utilizan transformadores de alta frecuencia para lograr aislamiento eléctrico y aumento de voltaje, convirtiendo la producción de electricidad de CC de los paneles solares en electricidad de CA que se puede conectar a la red. Sus ventajas de miniaturización y aligeramiento son adecuadas para los requisitos de instalación de centrales fotovoltaicas distribuidas. En las estaciones de carga de vehículos eléctricos, se aplican transformadores de alta frecuencia en el módulo de conversión CC-CC para lograr un aislamiento de alto voltaje (como 400 V-800 V), cumpliendo con los estrictos requisitos del entorno montado en el vehículo en cuanto a volumen, peso y eficiencia, y ayudando a mejorar la eficiencia de carga de los vehículos eléctricos.
En el campo de las comunicaciones y los equipos electrónicos, los transformadores de alta frecuencia se utilizan principalmente en circuitos de RF y módulos DC-DC, como adaptación de impedancia y aislamiento de señal para amplificadores de estaciones base, así como fuente de alimentación para equipos 5G y módulos ópticos. Debido a su capacidad para suprimir eficazmente el ruido de modo común y garantizar la integridad de la señal, los transformadores de alta frecuencia pueden cumplir con los requisitos de desarrollo de la comunicación 5G para alta frecuencia y miniaturización, proporcionando una garantía para el funcionamiento estable de los equipos de comunicación. Además, en los centros de datos de IA, los transformadores de alta frecuencia, como componente central de los transformadores de estado sólido, respaldan la evolución de arquitecturas de suministro de energía de alta densidad de potencia, acortando significativamente el enlace de suministro de energía y mejorando la eficiencia del suministro de energía, proporcionando un soporte de energía confiable para el funcionamiento estable de los equipos de IA.
Durante el proceso de uso, se deben tener en cuenta los siguientes puntos para evitar fallos de funcionamiento y prolongar la vida útil:
1. Controle estrictamente los parámetros de trabajo. No exceda el voltaje y la corriente nominales para su uso. Evite la saturación del núcleo magnético y el aumento repentino de la corriente, que puede provocar sobrecalentamiento y agotamiento;
2. Asegúrese de que la frecuencia de trabajo esté dentro del rango diseñado. Una disminución de la frecuencia puede provocar la saturación del núcleo magnético, mientras que un aumento de la frecuencia intensificará la pérdida de hierro y la pérdida de alta frecuencia de los devanados;
3. Realizar un control de la temperatura para garantizar que la temperatura de trabajo esté por debajo del límite del sistema de aislamiento, evitando el envejecimiento de los materiales aislantes;
4. Prevenir la polarización de corriente continua. En circuitos de puente completo y medio puente, mediante el diseño del circuito o estrategias de control, evite la saturación del núcleo magnético causada por un voltaje de accionamiento asimétrico;
5. Preste atención a la protección del medio ambiente. Evite la humedad, el polvo conductor y las sustancias químicas corrosivas. Antes de usarlo después de un almacenamiento prolongado, puede realizar un envejecimiento a baja temperatura o cargar voltaje gradualmente para estabilizar el rendimiento.
Además, la instalación y procesamiento de transformadores de alta frecuencia también requieren una atención especial: durante la instalación, deben fijarse firmemente para evitar el desgaste de las bobinas o la rotura de los pasadores debido a la vibración; durante el bobinado, se debe garantizar la distancia de aislamiento para cumplir con las normas de seguridad; el tratamiento de impregnación al vacío puede mejorar la resistencia mecánica, mejorar la disipación de calor y el rendimiento a prueba de humedad; Al soldar los pines, evite el sobrecalentamiento para evitar que la soldadura penetre en las bobinas o queme la capa de aislamiento. En el proceso de prueba y verificación, es necesario centrarse en la detección de inductancia, inductancia de fuga, relación de vueltas, tensión soportada de aislamiento, etc.
