En el diseño de circuitos, los inductores y transformadores son componentes magnéticos altamente personalizables. A diferencia de las piezas estándar disponibles en el mercado, su diseño debe tener en cuenta múltiples parámetros (inductancia, frecuencia de funcionamiento, potencia nominal, disipación de calor, limitaciones de espacio y compatibilidad electromagnética), así como la viabilidad de fabricación, para satisfacer los requisitos específicos del cliente.

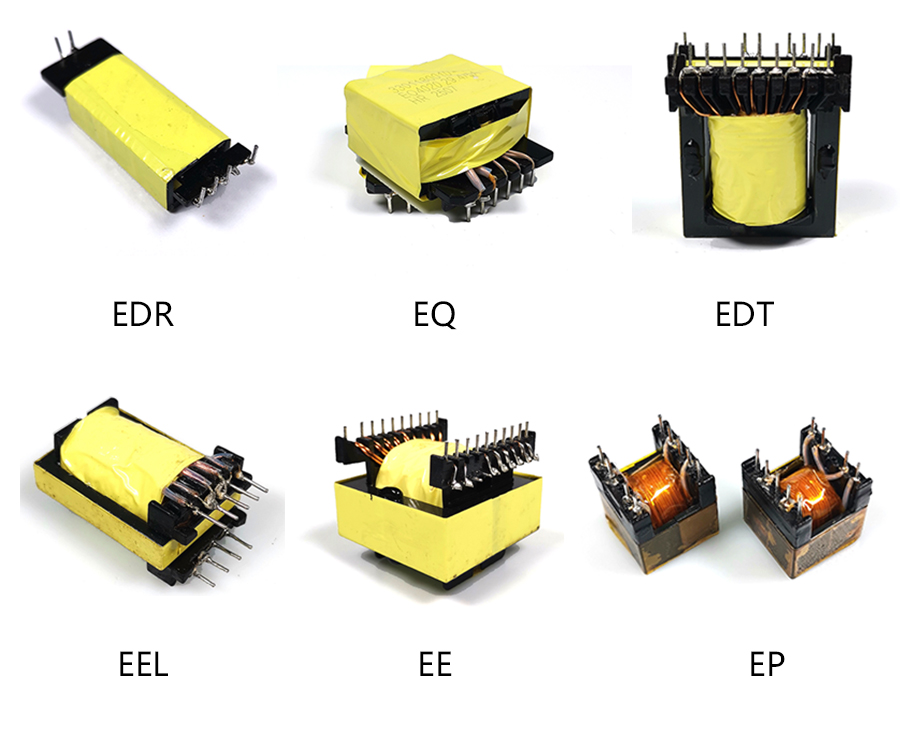

El núcleo magnético es el corazón de cualquier inductor o transformador. Su material y geometría determinan directamente el rendimiento del componente. A continuación presentamos las características clave y las aplicaciones típicas de las formas de núcleo más comunes, según nuestra experiencia enGuangdong Haoer Electronics Co., Ltd.y Foshan Pin'er Electronics Co., Ltd.
1. Núcleo E
Características: Amplio espacio para cables, fácil bobinado y conexión; amplio rango de frecuencia y voltaje, alta potencia de salida, buena estabilidad térmica.
Aplicaciones: fuentes de alimentación conmutadas controladas por programa, fuentes de alimentación para pantallas LCD, inversores UPS de alta potencia, fuentes de alimentación para computadoras, lámparas de bajo consumo.
2. Núcleo plano E
Características: Tamaño compacto, adecuado para altas frecuencias; espacio de aire en la parte superior de la bobina para un acoplamiento apretado y bajas pérdidas. La pérdida disminuye con el aumento de temperatura, lo que ayuda a prevenir el sobrecalentamiento.
Aplicaciones: Transformadores y bobinas de conversión de energía, fuentes de alimentación para DVD, flashes de cámaras, equipos de comunicación y otros dispositivos electrónicos pequeños.
3. Núcleo de la CE
Características: Buen blindaje magnético, baja capacitancia distribuida, baja pérdida de transmisión, alta inductancia, baja inductancia de fuga, campo magnético uniforme. La bobina tiene múltiples clavijas para facilitar el diseño del transformador de múltiples salidas.
Aplicaciones: Transformadores de banda ancha, inductores, transformadores de aislamiento, transformadores de adaptación, ampliamente utilizados en terminales de conmutación controlados por programa y equipos electrónicos de precisión.
4. Núcleo del ecualizador
Características: También ofrece excelente blindaje, baja capacitancia distribuida, alta inductancia y un campo uniforme, adecuado para diseños de múltiples salidas.
Aplicaciones: Transformadores de banda ancha, inductores, transformadores de aislamiento, transformadores de alimentación conmutados, balastros electrónicos.
5. Núcleo de salas de emergencias
Características: Posición de acoplamiento optimizada; La pata central redonda facilita el bobinado y proporciona más área de bobinado, lo que permite transformadores de alta potencia y bajas fugas.
Aplicaciones: Transformadores de alimentación conmutados, transformadores de impulsos, balastros electrónicos.
6. Núcleo ETD
Características: Pata central redonda para enrollar fácilmente y área de ventana grande; Buen equilibrio entre alta potencia y bajas fugas. También tiene un buen desempeño en costos de ensamblaje, cumplimiento de seguridad, blindaje EMI y estandarización.
Aplicaciones: Fuentes de alimentación conmutadas, transformadores de transmisión, balastros electrónicos, utilizados en electrodomésticos, telecomunicaciones, iluminación, automatización de oficinas, equipos militares, OA, instrumentos electrónicos y aeroespacial.
7. Núcleo del PE
Características: Excelente blindaje magnético, baja capacitancia distribuida, baja pérdida, alta inductancia, baja fuga, campo uniforme; La bobina de múltiples clavijas admite diseños de múltiples salidas.
Aplicaciones: Transformadores de banda ancha, inductores, transformadores de aislamiento, transformadores de adaptación, comunes en interruptores controlados por programa y electrónica de precisión.
8. Núcleo de EFD
Características: Baja resistencia térmica, bajas pérdidas, alta densidad de potencia, amplio rango de frecuencia; Estructura ligera y racional, apta para montaje en superficie.
Aplicaciones: Transformadores con tamaño pequeño pero requisitos de alta potencia, por ejemplo, instrumentos de precisión, fuentes de alimentación de módulos, salidas de terminales de computadora.
9. Núcleo U
Características: Pequeña desviación de impedancia, alta corriente de salida, alta inductancia, supresión efectiva de armónicos.
Aplicaciones: Transformadores de filtrado de modo común: ampliamente utilizados en televisores en color, computadoras, monitores y otros dispositivos electrónicos.
10. Núcleo P (olla)
Características: Tamaño pequeño, alta impedancia, fácil bobinado, buen equilibrio entre blindaje y disipación de calor.
Aplicaciones: Filtros portadores, sensores de alta sensibilidad, sensores de alta eficiencia, transformadores de conversión de energía.
11. Núcleo PQ
Características: Baja pérdida, bajo aumento de temperatura, buena inmunidad al ruido; forma razonable, cubre un amplio rango de potencia (50W‑1000W), ahorra espacio de montaje. Múltiples pasadores para un fácil enrollado, bajo costo de ensamblaje, fácil de cumplir con los requisitos de seguridad, pero más difícil de estandarizar.
Aplicaciones: Transformadores de potencia principales, transformadores de accionamiento, bobinas de suavizado, transformadores de potencia auxiliares, utilizados principalmente en redes, telecomunicaciones, fuentes de alimentación y equipos eléctricos.
12. PM Núcleo
Características: Bajo flujo de fuga, baja pérdida, alta potencia, baja capacitancia distribuida.
Aplicaciones: Transformadores principales, transformadores controladores, utilizados a menudo en limpieza ultrasónica, equipos láser y otras aplicaciones de alta potencia.
13. Núcleo RM
Características: Excelente blindaje, fuerte antiinterferencia, baja fuga, baja capacitancia distribuida; La bobina de múltiples pines permite diseños de múltiples salidas y montaje de alta densidad. Sin embargo, la disipación de calor es relativamente pobre y los costos de cumplimiento de seguridad son mayores.
Aplicaciones: Transformadores de potencia auxiliar, transformadores de accionamiento, transformadores de banda ancha, filtros portadores, filtros de alta estabilidad, ampliamente utilizados en comunicaciones portadoras, redes, circuitos digitales, TV e instrumentos electrónicos.
Nota final
Lo anterior cubre las características básicas y los usos típicos de cada forma de núcleo. En la práctica, la elección final también debe considerar la frecuencia de funcionamiento, el nivel de potencia, las condiciones de refrigeración y el presupuesto. Nuestro equipo en Guangdong Haoer Electronics Co., Ltd. y Foshan Pin'er Electronics Co., Ltd. puede proporcionar soluciones personalizadas de componentes magnéticos y de núcleo según su aplicación específica.
