Guangdong Haoer Electronics Co., Ltd.y Foshan Pin'er Electronics Co., Ltd. son fabricantes especializados de inductores de precisión con amplia experiencia en diseño, producción y control de calidad. A lo largo de años de práctica industrial, hemos identificado ocho desafíos técnicos críticos que pueden comprometer el rendimiento, la confiabilidad y la idoneidad de la aplicación del inductor. A continuación se muestra un análisis conciso y técnicamente fundamentado de cada problema, junto con nuestras estrategias de mitigación validadas, implementadas a través de una rigurosa selección de materiales, control de procesos y protocolos de prueba integrales.
1. Cortocircuitos entre vueltas

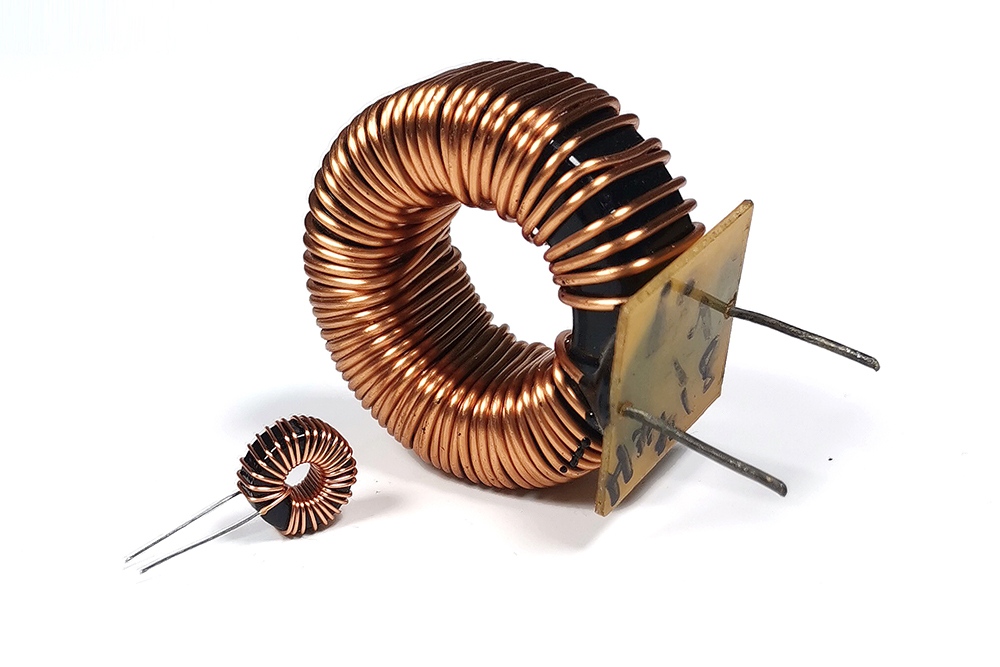

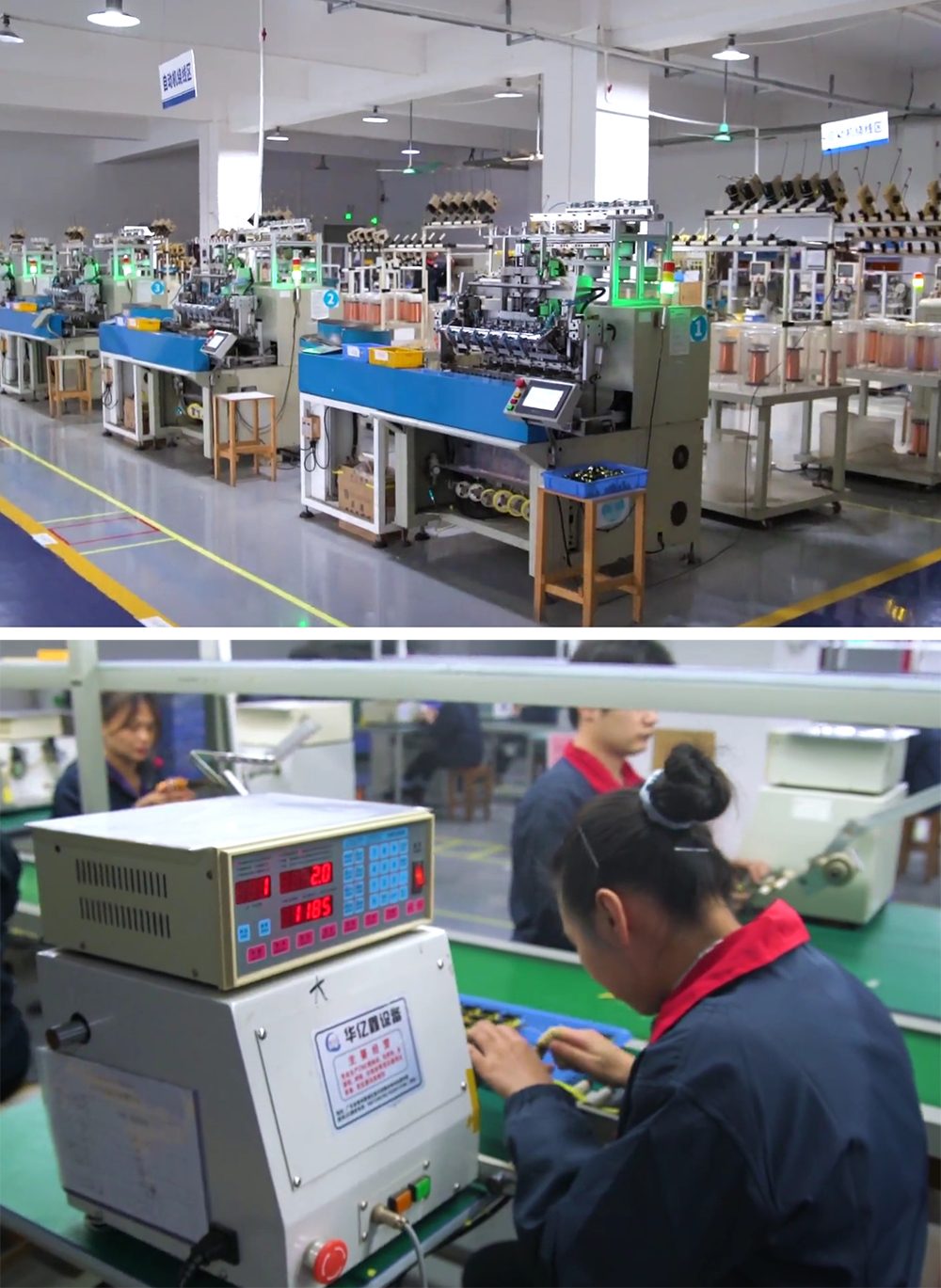

Causados por técnicas de bobinado subóptimas o una calidad inferior del cable magnético, los cortocircuitos entre espiras dan como resultado una desviación significativa de la inductancia o falla funcional. Mitigación: Implementación de procedimientos de bobinado estandarizados y uso exclusivo de alambre magnético certificado y precalificado que cumpla con las especificaciones IEC 60317 y UL 1446.
2. Circuitos abiertos entre vueltas
Los circuitos abiertos, que a menudo surgen de la rotura mecánica del cable durante el bobinado o de uniones de soldadura defectuosas, son difíciles de detectar visualmente pero conducen a una falla total del dispositivo. Mitigación: Inspección óptica (AOI) 100% automatizada de la integridad del devanado y verificación de continuidad eléctrica manual/automatizada para todas las conexiones de soldadura.
3. Aislamiento inadecuado entre vueltas
Una rigidez dieléctrica insuficiente o un espesor inconsistente del revestimiento aislante aumentan el riesgo de cortocircuitos y circuitos abiertos. Mitigación: Calificación previa a la producción y monitoreo durante el proceso de los materiales de aislamiento, incluidas pruebas de tensión de resistencia dieléctrica según IEC 60243-1, y medición del espesor del recubrimiento en tiempo real.
4. Desviación excesiva de la tolerancia de la inductancia
Las desviaciones más allá de las bandas de tolerancia especificadas generalmente se deben a inconsistencias en el material del núcleo o a la deriva de los parámetros del devanado. Mitigación: Abastecimiento rastreable de materiales centrales con propiedades magnéticas certificadas; sistemas de control de bobinado de circuito cerrado calibrados con una precisión de recuento de vueltas de ±0,5%; y pruebas LCR 100% postproducción contra límites especificados por el cliente.
5. Coeficiente de inductancia de temperatura deficiente (TC-L)
La variación de la inductancia bajo tensión térmica restringe la estabilidad operativa en aplicaciones sensibles a la temperatura. Mitigación: Selección de materiales centrales (p. ej., ferritas de Ni-Zn, sendust o hierros en polvo de permeabilidad controlada) y diseños estructurales validados para TC-L bajo (< ±50 ppm/°C) en todo el rango operativo previsto.
6. Rendimiento de alta frecuencia degradado
A frecuencias elevadas, la capacitancia parásita y las pérdidas del núcleo pueden inducir una caída de la inductancia o una autorresonancia, lo que provoca distorsión de la señal o desajuste de impedancia. Mitigación: selección del material del núcleo con frecuencia objetivo y geometría de devanado optimizada (p. ej., devanado de capa progresiva, devanado seccional o configuración de alambre litz), validado mediante la caracterización del analizador de impedancia de hasta 1 GHz.
7. Saturación prematura del núcleo magnético.
La saturación a la corriente nominal de funcionamiento provoca un colapso abrupto de la inductancia y distorsión armónica. Mitigación: Dimensionamiento del núcleo y selección de materiales basados en la polarización de CC del peor de los casos y los perfiles de corriente de ondulación de CA; simulación magnética de elementos finitos (FEMM/MAXWELL) antes de la creación de prototipos; y prueba de polarización de CC según IEC 62029-1.
8. Susceptibilidad a campos magnéticos externos.
Los inductores sin blindaje pueden presentar deriva de parámetros o ruido inducido por acoplamiento en entornos magnéticamente ruidosos. Mitigación: Diseño de blindaje magnético integrado (por ejemplo, caminos magnéticos cerrados, recintos mu-metálicos o geometrías toroidales); Soluciones de blindaje personalizadas opcionales disponibles previa evaluación de compatibilidad electromagnética (EMC).
Los ocho desafíos se pueden prevenir sistemáticamente mediante prácticas de ingeniería disciplinadas, no mediante corrección reactiva. Nuestro sistema integrado de gestión de calidad cumple con los estándares ISO 9001:2015 y abarca verificación de tres niveles: certificación del material entrante (incluido el cumplimiento de RoHS/REACH), monitoreo de parámetros en el proceso (bobinado y soldadura controlados por SPC) y prueba eléctrica final completa (L, Q, DCR, SRF y polarización de CC). Además, adoptamos un enfoque de co-ingeniería impulsado por aplicaciones: colaborando estrechamente con los clientes para definir parámetros operativos, incluido el rango de frecuencia, corriente pico/rms, perfiles ambientales y de autocalentamiento, y restricciones ambientales, para garantizar una especificación óptima de los componentes, validación y confiabilidad de campo a largo plazo.
