Análisis de la aplicación de condensadores de película en equipos de calentamiento electromagnético.

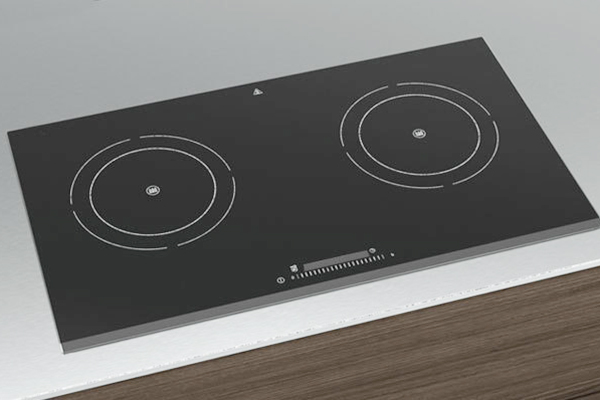

La tecnología de calentamiento electromagnético (IH) se utiliza ampliamente en electrodomésticos y equipos industriales, incluidas cocinas de inducción, ollas arroceras IH, calentadores de agua por inducción, máquinas selladoras y hornos de fusión industriales. Estos dispositivos convierten la alimentación de CA o CC en CA de alta frecuencia (1 kHz - 1 MHz) a través de circuitos inversores de medio puente o de puente completo. La corriente de alta frecuencia genera un campo magnético alterno, que induce corrientes parásitas en los objetos metálicos, produciendo calor.

Los condensadores de película desempeñan un papel fundamental en los circuitos IH y cumplen tres funciones principales:

1. Filtrado EMC de entrada (C1/C2)

Junto con los choques de modo común,condensadores de películaForman filtros tipo Pi en la entrada de CA. Suprimen las interferencias electromagnéticas generadas por la conmutación de alta velocidad IGBT y protegen el equipo de perturbaciones externas de la red. C1 normalmente usa capacitores tipo MKP-X2 (3 µF - 10 µF, 275 VAC - 300 VAC, conexión en Y), mientras que C2 emplea capacitores de película metalizada MKP (3 µF - 10 µF, 450 VAC - 500 VAC, conexión en triángulo).

2. Enlace CC (C3)

Después de la rectificación del puente trifásico, C3 trabaja con un inductor para suavizar la CC pulsante y convertirla en CC estable para la etapa del inversor. Su función principal es la compatibilidad con DC-Link: absorber corrientes onduladas y voltajes armónicos generados por la conmutación IGBT, evitando la autooscilación en el bus de CC que podría dañar los IGBT y acortar la vida útil del equipo.

3. Circuito resonante de alta frecuencia

El condensador resonante (típicamente 0,1 µF - 0,8 µF, clasificado hasta 1600 V CC) forma un circuito de tanque con la bobina de inducción, estableciendo un campo magnético oscilante de alta frecuencia que genera calor en la pieza de trabajo de metal. Las cocinas de inducción normalmente funcionan entre 20 kHz y 40 kHz, lo que genera altos dv/dt y grandes corrientes pulsantes a través del condensador resonante.

¿Por qué condensadores de película?

Se prefieren los condensadores de película de polipropileno metalizado para aplicaciones IH debido a:

● Baja pérdida de alta frecuencia: el bajo factor de disipación garantiza un calentamiento interno mínimo.
● ESR y ESL bajos: fundamentales para transportar corrientes de ondulación elevadas y al mismo tiempo minimizar la generación de calor. Los condensadores MKP avanzados pueden alcanzar una ESR por debajo de 15 mΩ, lo que reduce significativamente el riesgo de aumento de temperatura.
● Alta capacidad de resistencia dv/dt: esencial para circuitos resonantes sujetos a cambios rápidos de voltaje.
● Excelente propiedad de autorreparación: la rotura dieléctrica localizada desaparece sin fallas catastróficas, lo que garantiza una larga vida útil.
● Diseño no polarizado: simplifica el diseño del circuito y admite voltaje inverso sin dañarlo.
● Tamaño compacto con alta densidad de potencia: permite diseños delgados e integrados para aparatos IH modernos.

Condensadores de películason componentes indispensables en los equipos de calefacción electromagnética, que permiten un funcionamiento confiable de alta frecuencia, una conversión de energía eficiente y una larga vida útil. Para los fabricantes de equipos originales y de fuentes de alimentación, seleccionar condensadores de película con las especificaciones adecuadas (incluidos voltaje nominal, capacidad dv/dt, ESR y rendimiento térmico) es esencial para garantizar la confiabilidad del producto y la competitividad en el mercado.
