Mucha gente cree erróneamente quefuentes de alimentación conmutadasy los transformadores de potencia tradicionales son iguales porque ambos convierten 220 VCA en CC de bajo voltaje. Sin embargo, difieren significativamente en el principio de funcionamiento, el rendimiento y la aplicación.
Transformador de potencia tradicional (alimentación lineal): Funciona directamente a la frecuencia de red de 50/60 Hz. El voltaje se transforma mediante inducción electromagnética utilizando un núcleo de hierro y devanados de cobre. La CA reducida luego se rectifica y filtra para producir CC.

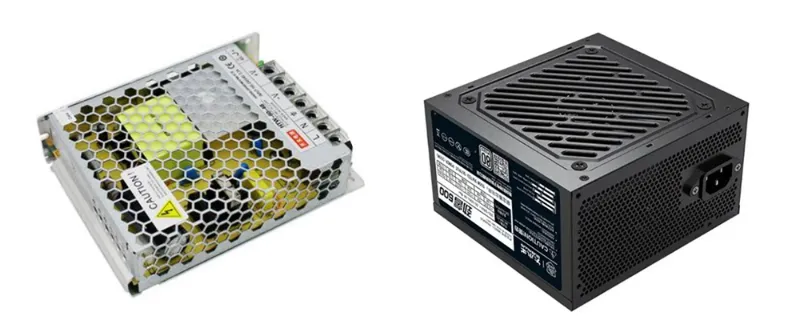

Fuente de alimentación conmutada: primero rectifica la entrada de CA a CC, luego utiliza un transistor de conmutación de alta frecuencia (de decenas de kHz a varios MHz) para cortar la CC en pulsos de alta frecuencia. Estos pulsos pasan a través de un transformador de alta frecuencia para la conversión de voltaje y finalmente se rectifican y filtran para generar CC estable. La alta frecuencia de funcionamiento reduce en gran medida el tamaño y el peso del núcleo del transformador.
Para la misma potencia de salida, un transformador tradicional es de 5 a 10 veces más grande y pesado que una fuente de alimentación conmutada. Por ejemplo, un transformador tradicional de 100 VA puede pesar más de 500 gramos, mientras que una fuente de alimentación conmutada de potencia equivalente suele pesar decenas de gramos.
Los transformadores tradicionales tienen una eficiencia del 60% al 80% y la energía restante se pierde en forma de calor. Las fuentes de alimentación conmutadas generalmente logran eficiencias superiores al 85% y las unidades bien diseñadas pueden superar el 95%. Por tanto, los suministros conmutados generan menos calor y ahorran más energía.
Los transformadores tradicionales no producen ruido de conmutación de alta frecuencia. Su forma de onda de salida es suave y la interferencia electromagnética (EMI) es muy baja. Esto los hace adecuados para aplicaciones que requieren energía limpia, como audio de alta fidelidad e instrumentos de medición de precisión.
Fuentes de alimentación conmutadasgenerar algo de EMI y ondulación de salida debido a la conmutación interna de alta frecuencia. Los buenos diseños incorporan filtrado y blindaje para controlar la interferencia, pero las unidades de baja calidad pueden afectar negativamente a los equipos inalámbricos o de audio cercanos.
Los transformadores tradicionales suelen estar diseñados para un voltaje de entrada nominal único (por ejemplo, 220 V ±10 %). Cambiar entre diferentes estándares de voltaje (por ejemplo, 110 V frente a 220 V) requiere reemplazar el transformador o ajustar las tomas. Las fuentes de alimentación conmutadas suelen utilizar un amplio rango de entrada (por ejemplo, 85 V-264 V), lo que las hace universales y más adaptables.
La mayoría de los productos electrónicos de consumo, incluidos cargadores de teléfonos, adaptadores de enrutadores, fuentes de alimentación para computadoras portátiles, controladores LED y televisores, ahora utilizan fuentes de alimentación conmutadas. Los transformadores tradicionales permanecen sólo en aplicaciones específicas que requieren baja interferencia o alta confiabilidad (por ejemplo, algunos equipos de audio, controles industriales y reparaciones de dispositivos más antiguos).
En resumen,fuentes de alimentación conmutadasOfrecen eficiencia, tamaño, peso y costo superiores en comparación con los transformadores tradicionales y se han convertido en la tecnología principal. Comprender estas diferencias ayuda a identificar correctamente el tipo de fuente de alimentación de un dispositivo y a tomar decisiones informadas durante la compra o reparación.
-
