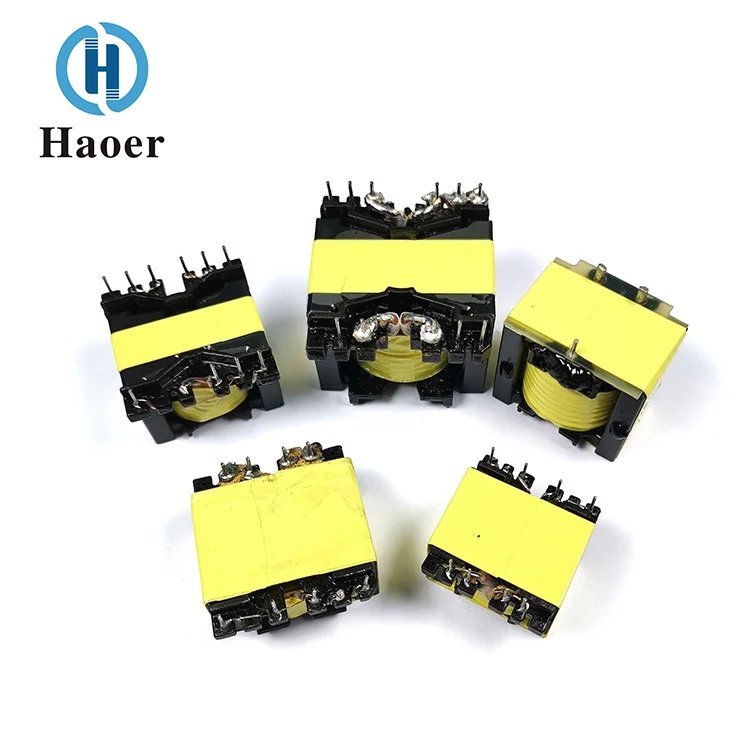

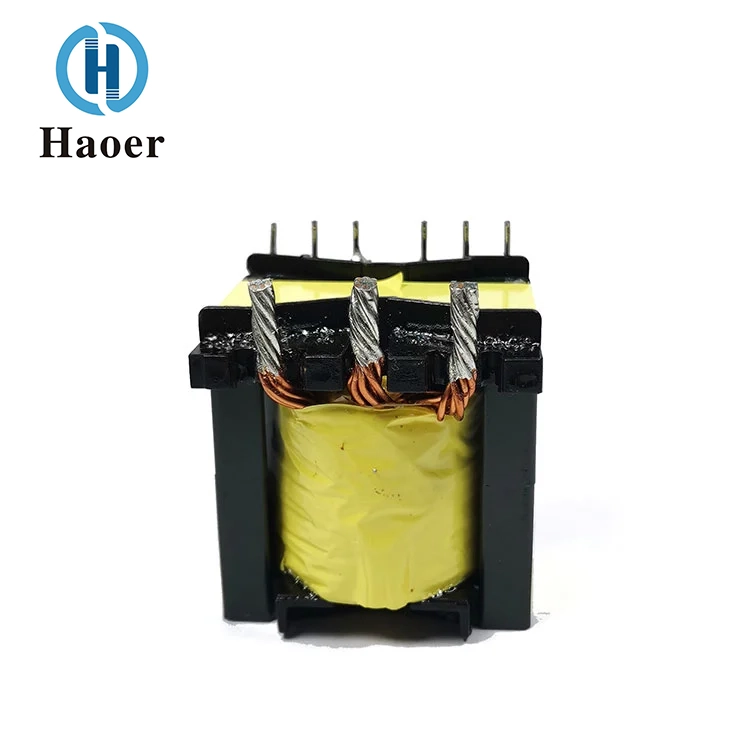

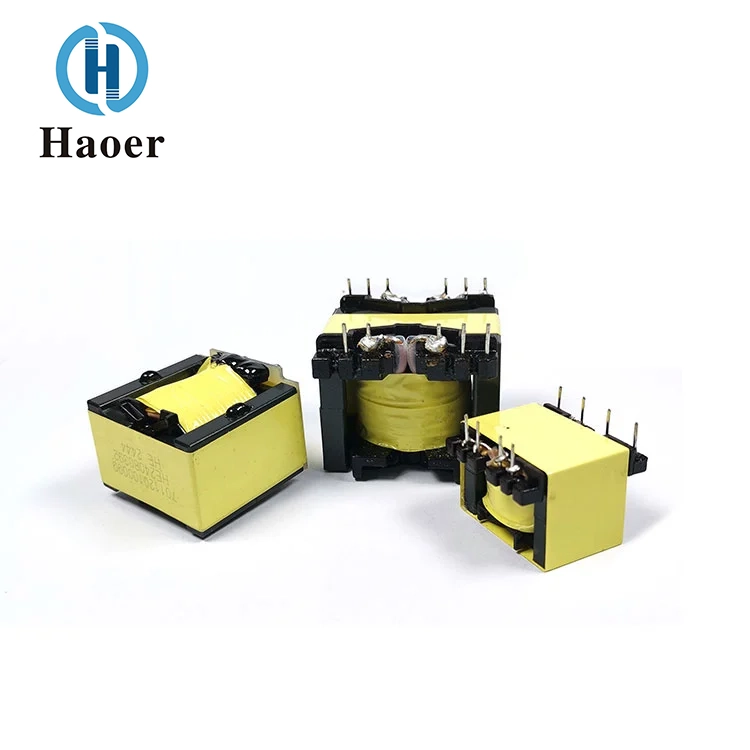

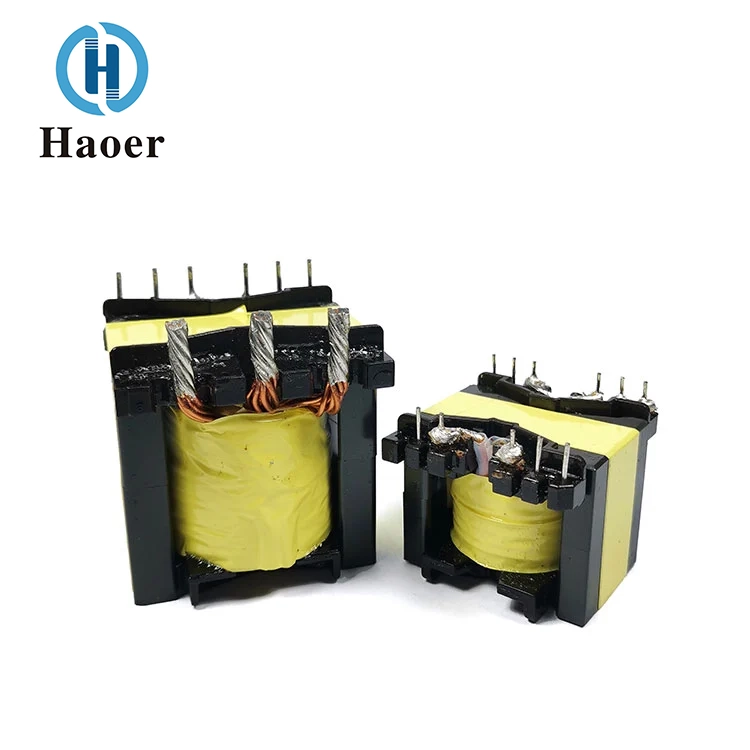

El transformador de alta frecuencia de fuente de alimentación inversor PQ de China suministrado por el fabricante Haoer admite un amplio rango de frecuencia de 20 kHz a 500 kHz. La potencia de salida se puede configurar de manera flexible dentro del rango de 15W a 1000W y tiene una gran adaptabilidad. Su rango de temperatura de funcionamiento es de -40 ℃ a +125 ℃, lo que es adecuado para entornos hostiles de altas y bajas temperaturas; la temperatura de almacenamiento es de -25 ℃ a 85 ℃ y se puede almacenar durante mucho tiempo en un rango de humedad relativa del 30 % al 95 %, lo que demuestra una buena estabilidad ambiental.
Características: Excelente rendimiento de blindaje magnético, estructura compacta, alta potencia, alta eficiencia, baja fuga magnética, fuerte capacidad antiinterferente, etc.
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
| 1. Frecuencia de funcionamiento: | 20kHz - 500kHz |
| 2. Potencia de salida: | 15 a 1000W |
| 3. Temperatura de funcionamiento: | -40°C a +125°C |
| 4. Temperatura de almacenamiento: | -25°C a +85°C |
| 5. Humedad de almacenamiento: | 30% - 95% |
El transformador de alta frecuencia de la fuente de alimentación del inversor PQ es un componente magnético diseñado específicamente para circuitos de conversión de energía de alta frecuencia (con una frecuencia de trabajo superior a 20 kHz). Utiliza campos magnéticos alternos de alta frecuencia para lograr transformación de voltaje, transmisión de energía y aislamiento de circuitos. Es un componente central de los dispositivos electrónicos de potencia modernos, como fuentes de alimentación conmutadas, inversores y nuevos convertidores de energía.
En comparación con los transformadores de frecuencia industrial tradicionales, los transformadores de alta frecuencia tienen las siguientes características y ventajas notables:
Alta eficiencia y tamaño pequeño: según el principio de inducción electromagnética, cuanto mayor es la frecuencia de trabajo, menor es el área de la sección transversal del núcleo magnético y menor es el número de vueltas de la bobina necesarias para transferir la misma potencia. Por tanto, en las mismas condiciones de potencia, el volumen y peso de los transformadores de alta frecuencia pueden ser más de un orden de magnitud menores que los de los transformadores de frecuencia industrial, consiguiendo la miniaturización y aligeramiento de los equipos de suministro de energía.
Rendimiento excepcional: el diseño de alta frecuencia reduce eficazmente la pérdida por histéresis de los materiales magnéticos y la pérdida por corrientes parásitas de las bobinas. Combinado con materiales de núcleo magnético de bajas pérdidas (como ferrita, amorfo y nanocristalino) y cables trenzados de múltiples hilos como los cables Litz, la eficiencia general de conversión de energía es extremadamente alta.
Amplio rango de temperatura de funcionamiento: el diseño del transformador de alta frecuencia de la fuente de alimentación del inversor PQ es capaz de adaptarse a entornos hostiles. Por ejemplo, puede funcionar dentro de un rango de temperatura de -40 ℃ a +125 ℃, lo que garantiza un funcionamiento estable en temperaturas extremadamente altas y bajas.
Amplia compatibilidad de aplicaciones: su rango de frecuencia operativa es amplio (por ejemplo, de 20 kHz a 500 kHz) y la potencia de salida cubre de 15 W a 1000 W e incluso más, lo que permite una satisfacción flexible de los requisitos de diferentes topologías (como directa, inversa, LLC resonante) y niveles de potencia.
Convertidores CC-CC, fuentes de alimentación de conducción LED, fuentes de alimentación de inversores, fuentes de alimentación UPS
| PARTE NO. | PINES DE TERMINALES | Dimensiones en mm (pulgadas) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co., Ltd. fue fundada en 2008. Somos un fabricante profesional especializado en transformadores de alta frecuencia, dispositivos de filtrado, inductores y otros componentes magnéticos. Nuestros productos se utilizan ampliamente en iluminación, electrodomésticos, energía fotovoltaica, sistemas UPS, electrónica automotriz, equipos de comunicación de red, periféricos de computadora y diversas fuentes de alimentación conmutadas.

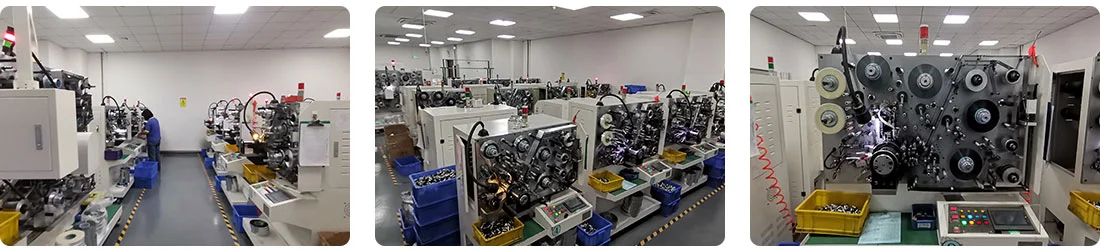

Después de años de desarrollo, la empresa ha introducido equipos de producción completamente automatizados y varios instrumentos de prueba de alta precisión. Con varias bases de producción en Foshan, Guangdong y una fuerza laboral de más de 1000 empleados, nuestra capacidad de producción anual de transformadores, filtros e inductores supera los 100 millones de unidades.
Respaldada por un equipo experimentado y dinámico, la empresa ha obtenido las certificaciones de sistemas de calidad y seguridad CQC, UL, ISO 9000 y TS 16949. Siguiendo los principios de innovación tecnológica, calidad primero, supremacía del servicio y cooperación beneficiosa para todos, Haoer se compromete a fortalecerse y esforzarse por alcanzar la excelencia.
Ofrecemos un servicio al cliente de respuesta rápida las 24 horas del día, los 7 días de la semana y soporte técnico de por vida. Mantenemos archivos de productos para un seguimiento completo, realizamos seguimientos proactivos periódicos y contamos con un equipo de expertos para brindarle asistencia técnica continua. Nos comprometemos a ofrecer garantías transparentes y de suministro a largo plazo, y nos dedicamos a establecer una asociación a largo plazo y mutuamente beneficiosa con usted a través de servicios confiables.
