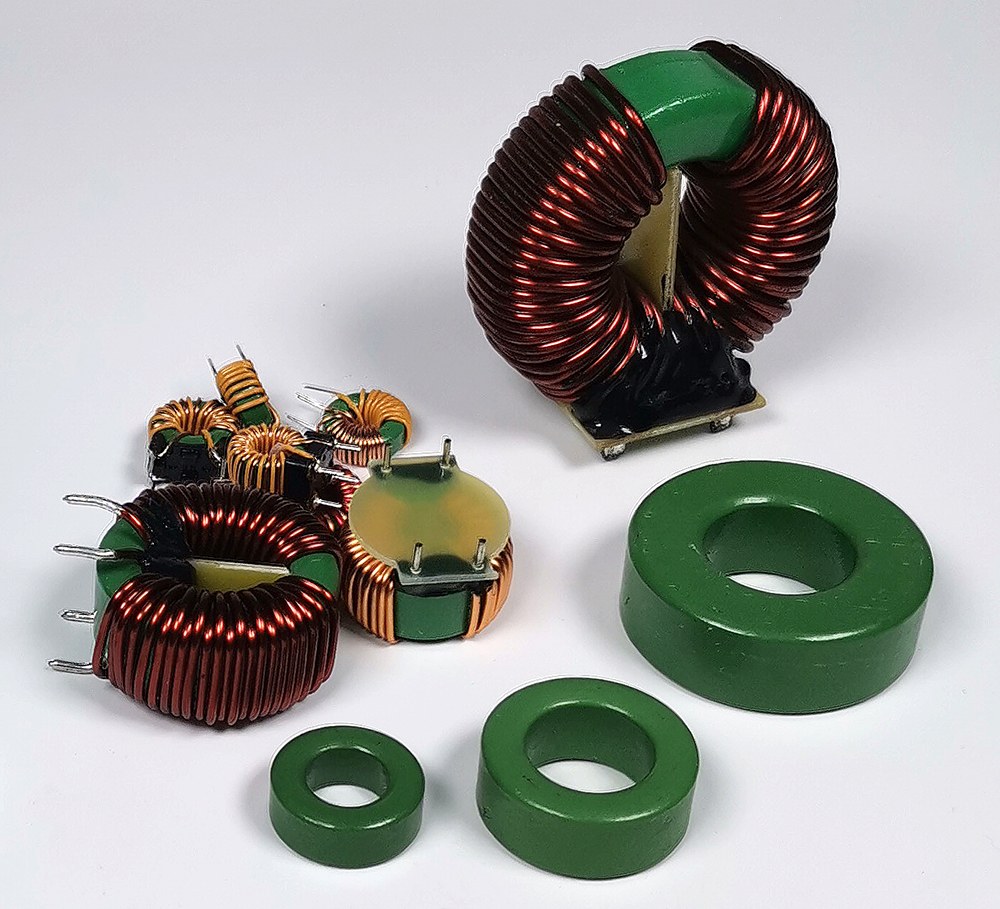

EnGuangdong Haoer Electronics Co., Ltd.y Foshan Pin'er Electronics Co., Ltd., una consulta técnica planteada con frecuencia se refiere a la importancia de la selección del material del núcleo en los transformadores toroidales. La respuesta es inequívocamente afirmativa: el material del núcleo ejerce una influencia decisiva en el rendimiento del transformador. Como componente funcional central, el núcleo magnético gobierna cuatro parámetros de rendimiento críticos: eficiencia energética, comportamiento térmico, capacidad de entrega de energía y confiabilidad operativa. A continuación se presenta un análisis técnicamente fundamentado de estos factores interrelacionados.
La permeabilidad magnética cuantifica la capacidad de un material para soportar la formación de flujo magnético bajo un campo magnético aplicado. Los materiales que exhiben una mayor permeabilidad permiten un enlace de flujo más efectivo entre los devanados, mejorando así la eficiencia de transferencia de energía para una entrada determinada. Por ejemplo, el acero al silicio de grano orientado y de alta pureza demuestra una permeabilidad superior. Los transformadores toroidales que incorporan dichos núcleos generan campos magnéticos más fuertes y uniformes, lo que da como resultado una tensión secundaria y una salida de corriente mejoradas y, en consecuencia, una potencia nominal más alta. Por el contrario, los materiales de baja permeabilidad (por ejemplo, ferritas de grado estándar o aleaciones de hierro impuras) exhiben una capacidad de conducción de flujo disminuida, lo que lleva a una conversión de energía subóptima y una capacidad de salida reducida.
Las pérdidas del núcleo comprenden la pérdida por histéresis y la pérdida por corrientes parásitas, ambas intrínsecas a la excitación magnética alterna. El acero al silicio de alta calidad presenta una composición metalúrgica y una geometría laminada estrictamente controladas, lo que produce una pérdida total del núcleo excepcionalmente baja. Esto garantiza la máxima transferencia de energía al devanado secundario y al mismo tiempo minimiza el calentamiento resistivo dentro del núcleo. Por el contrario, los materiales centrales inferiores incurren en pérdidas elevadas, lo que compromete directamente la eficiencia y acelera la degradación térmica. Las temperaturas de funcionamiento elevadas no sólo disminuyen el rendimiento a corto plazo sino que también aceleran el envejecimiento del aislamiento y reducen la vida útil. Por lo tanto, seleccionar un material de núcleo de bajas pérdidas mejora simultáneamente la eficiencia y la confiabilidad a largo plazo.
La densidad de flujo de saturación (Bₛₐₜ) define el límite superior de densidad de flujo magnético que un material puede sostener antes de que la permeabilidad colapse y el núcleo entre en una operación no lineal y no ideal. Los materiales con alto contenido de Bₛₐₜ, como cobalto-hierro especializado o aleaciones nanocristalinas, permiten un mayor manejo de corriente máxima sin saturación, lo que permite un funcionamiento estable de alta potencia en condiciones de carga dinámica. La saturación prematura produce distorsión de la forma de onda, aumento del contenido armónico, colapso abrupto del voltaje de salida y posible inestabilidad del sistema: resultados indeseables en aplicaciones de misión crítica. En consecuencia, para aplicaciones de alta corriente o alto rango dinámico, los materiales del núcleo con Bₛₐₜ elevado se especifican rigurosamente.
Aunque se minimiza mediante un diseño de bajas pérdidas, la generación de calor residual sigue siendo inevitable. Un material del núcleo con una conductividad térmica favorable facilita la conducción eficiente del calor lateral y axial lejos de los puntos calientes, particularmente en la interfaz entre el núcleo y los devanados. Ciertas variantes de acero al silicio, mejoradas con aditivos metálicos controlados (por ejemplo, aluminio o níquel), demuestran una difusividad térmica notablemente mejorada. La gestión térmica mejorada mantiene temperaturas de funcionamiento más bajas en estado estable, preservando así la integridad dieléctrica, estabilizando los parámetros eléctricos y respaldando una producción sostenida de alta potencia durante ciclos de trabajo extendidos. Por lo tanto, un rendimiento térmico sólido es fundamental para lograr la vida útil del diseño y la confiabilidad en el campo.
La selección del material del núcleo constituye no sólo una consideración de ingeniería a nivel de componente, sino el determinante fundamental de la funcionalidad, eficiencia y longevidad del transformador toroidal. En Guangdong Haoer Electronics Co., Ltd. y Foshan Pin'er Electronics Co., Ltd., adoptamos un enfoque basado en el rendimiento y específico de la aplicación para las especificaciones principales: adaptando la elección de materiales (por ejemplo, acero al silicio de grano orientado de primera calidad, aleaciones amorfas o compuestos nanocristalinos) para cumplir con requisitos precisos en optimización de la eficiencia, maximización de la densidad de potencia o resiliencia térmica en condiciones ambientales elevadas. Nuestro compromiso con la excelencia de los materiales garantiza que cada transformador toroidal proporcione una conversión de energía consistente, confiable y de alta fidelidad, bajo las demandas operativas del mundo real.
