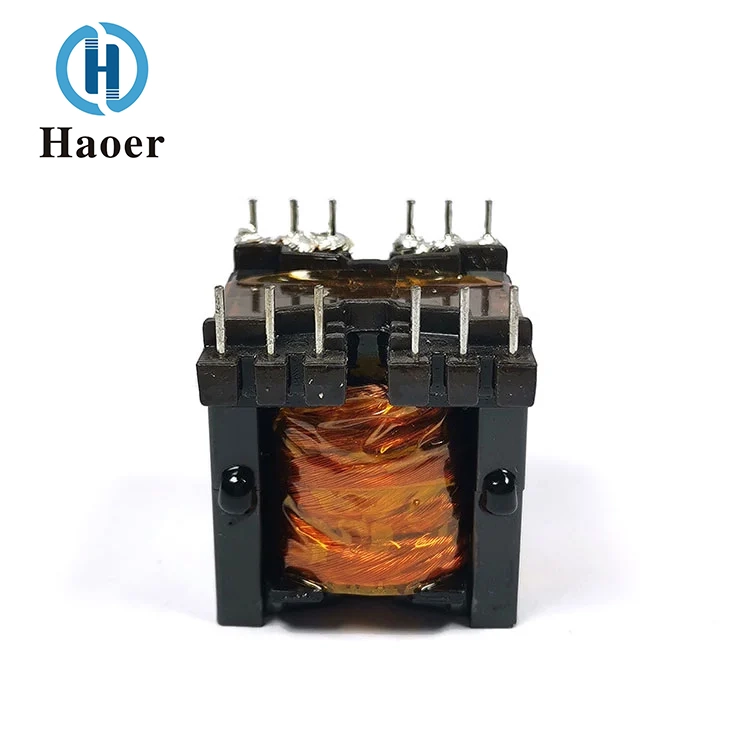

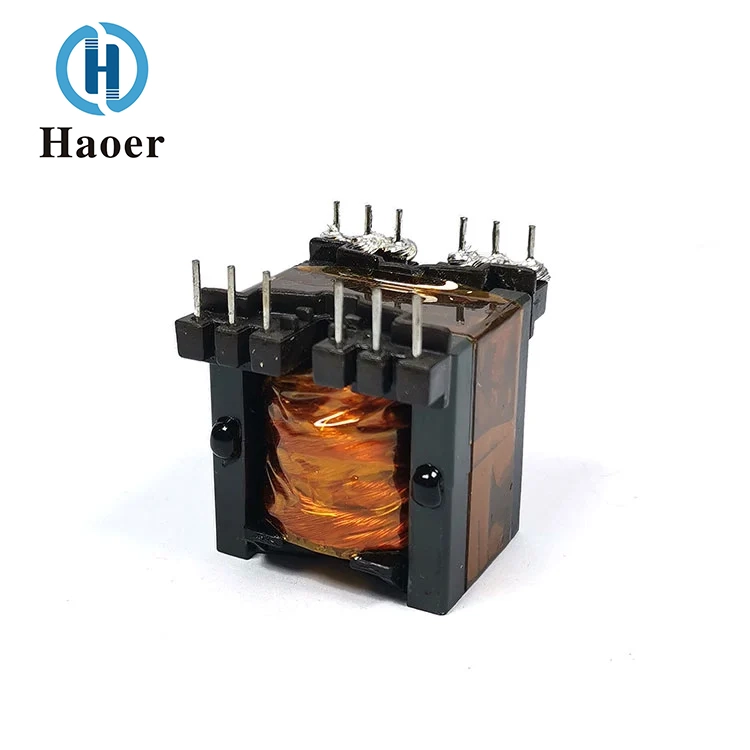

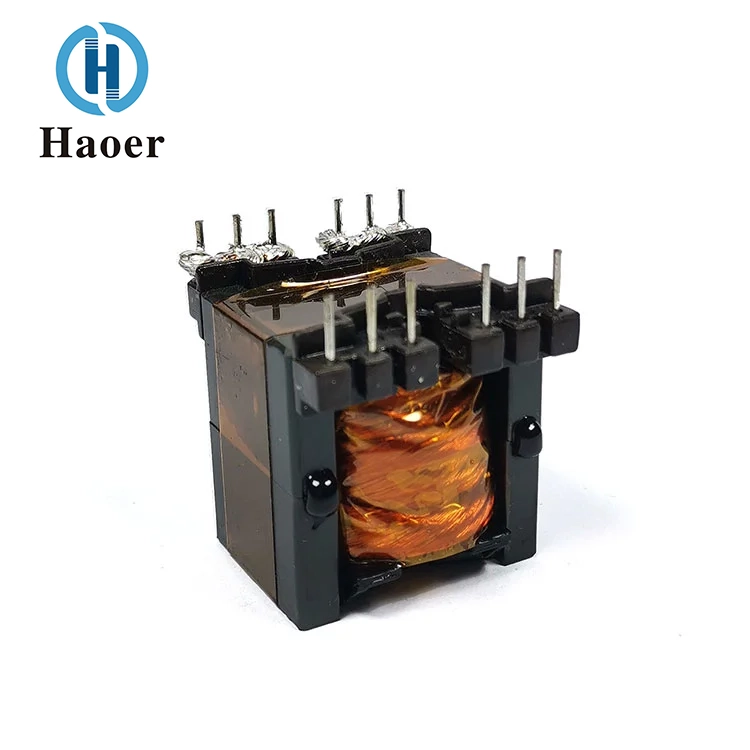

El transformador vertical de alta frecuencia para fuente de alimentación de comunicaciones suministrado por Haoer Factory admite un amplio rango de frecuencia de 20 kHz a 500 kHz. La potencia de salida se puede configurar de manera flexible dentro del rango de 15W a 1000W y tiene una gran adaptabilidad. Su rango de temperatura de funcionamiento es de -40 ℃ a +125 ℃, lo que es adecuado para entornos hostiles de altas y bajas temperaturas; el rango de temperatura de almacenamiento es de -25 ℃ a 85 ℃ y se puede almacenar durante mucho tiempo con una humedad relativa del 30 % al 95 %, lo que demuestra una excelente estabilidad ambiental.
| 1. Frecuencia de funcionamiento | 20kHz - 500kHz |
| 2. Potencia de salida | 15 a 1000W |
| 3. Temperatura de funcionamiento | -40°C a +125°C |
| 4. Temperatura de almacenamiento | -25°C a +85°C |
| 5. Humedad de almacenamiento | 30% - 95% |
Excelente rendimiento de blindaje magnético, estructura compacta, alta potencia, alta eficiencia, baja fuga magnética, fuerte capacidad antiinterferente, etc.
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
Los transformadores de alta frecuencia son los componentes principales de conversión y aislamiento de energía de los dispositivos electrónicos de potencia modernos. Son transformadores especiales diseñados específicamente para circuitos de conmutación de alta frecuencia (normalmente por encima de 20 kHz). Utilizan los rápidos cambios del campo magnético alterno de alta frecuencia en el núcleo para lograr de manera eficiente la conversión de voltaje, la transmisión de energía y el aislamiento eléctrico entre la entrada y la salida.
En comparación con los transformadores de frecuencia industrial tradicionales, sus ventajas más importantes residen en la miniaturización, el diseño liviano y la alta eficiencia. Según los principios físicos, cuanto mayor es la frecuencia de trabajo, menor es el tamaño del núcleo magnético y menor es el número de vueltas de la bobina necesarias para transferir la misma potencia. Por lo tanto, con la misma potencia de salida, el volumen y el peso de los transformadores de alta frecuencia se pueden reducir significativamente, promoviendo así el desarrollo de equipos completos de suministro de energía hacia una dirección más compacta y liviana. Al mismo tiempo, al combinar núcleos magnéticos nanocristalinos, amorfos o de ferrita de baja pérdida, así como procesos de bobinado optimizados, su eficiencia de conversión de energía es extremadamente alta, lo que reduce eficazmente el aumento de temperatura del sistema y el consumo de energía.
Tiene una amplia gama de adaptabilidad de trabajo, como soporte para rangos de frecuencia de 20 kHz a 500 kHz o incluso más amplios, con una cobertura de energía que va desde decenas de vatios hasta varios kilovatios, y es capaz de soportar entornos de trabajo hostiles de -40 ℃ a +125 ℃. Esta flexibilidad le permite adaptarse perfectamente a diversas topologías de fuente de alimentación de conmutación convencionales, como flyback, forward y LLC resonante.
En la actualidad, los transformadores de alta frecuencia se han aplicado ampliamente en campos clave como adaptadores de corriente conmutados, fuentes de alimentación industriales/de comunicaciones, nuevos inversores de energía, cargadores montados en vehículos eléctricos, equipos médicos de alta gama y controladores LED. Son componentes clave indispensables para mejorar la densidad de potencia, la confiabilidad y la eficiencia energética de los equipos.
Convertidores CC-CC, fuentes de alimentación de conducción LED, fuentes de alimentación de inversores, fuentes de alimentación UPS
| PARTE NO. | PINES DE TERMINALES | Dimensiones en mm (pulgadas) | ||||||
| A | B | C±0,5 | D±0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co., Ltd. fue fundada en 2008. Somos un fabricante profesional especializado en transformadores de alta frecuencia, dispositivos de filtrado, inductores y otros componentes magnéticos. Nuestros productos se utilizan ampliamente en iluminación, electrodomésticos, energía fotovoltaica, sistemas UPS, electrónica automotriz, equipos de comunicación de red, periféricos de computadora y diversas fuentes de alimentación conmutadas.

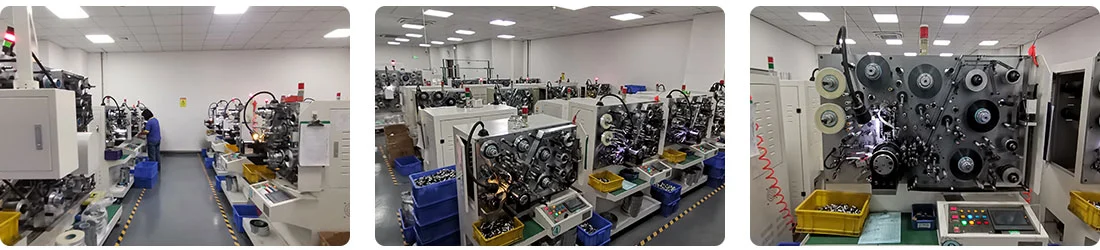

Después de años de desarrollo, la empresa ha introducido equipos de producción completamente automatizados y varios instrumentos de prueba de alta precisión. Con varias bases de producción en Foshan, Guangdong y una fuerza laboral de más de 1000 empleados, nuestra capacidad de producción anual de transformadores, filtros e inductores supera los 100 millones de unidades.
Respaldada por un equipo experimentado y dinámico, la empresa ha obtenido las certificaciones de sistemas de calidad y seguridad CQC, UL, ISO 9000 y TS 16949. Siguiendo los principios de innovación tecnológica, calidad primero, supremacía del servicio y cooperación beneficiosa para todos, Haoer se compromete a fortalecerse y esforzarse por alcanzar la excelencia.
Comprador t**5: Este transformador tiene una relación calidad-precio extremadamente alta. Lo he usado y se siente muy estable. ¡Vale la pena el precio!
Comprador as**u: El transformador de alta frecuencia funciona bien, es fácil de instalar y muy estable de usar. ¡Lo recomiendo mucho!
Comprador j**y: Después de recibir el producto, quedé satisfecho. La calidad del transformador es buena y funciona de manera estable. ¡Esta fue una experiencia de compra muy satisfactoria!
Comprador r**8: El servicio es excelente y el precio razonable.
Comprador f**e: El servicio al cliente es extremadamente paciente, el precio es asequible, la calidad es buena y la entrega es rápida. ¡Estoy bastante satisfecho con ello!
¿Aceptan pedidos de muestra?
Sí, aceptamos pedidos de muestra. Los costos de las muestras y el transporte deben correr a cargo de los clientes.
¿Se pueden personalizar los condensadores según nuestros requisitos?
Sí, podemos personalizar los capacitores en términos de capacitancia, empaque, disposición de pines, etc. según su situación específica.
¿Cuáles son sus principales productos?
Producimos principalmente series de transformadores de alta frecuencia, series de inductores, módulos electrónicos y otros componentes electrónicos.
¿Los productos cumplen con los estándares de certificación internacionales?
Nuestros productos han obtenido certificaciones como CE, RoHS y UL y cumplen con los estándares de exportación.
