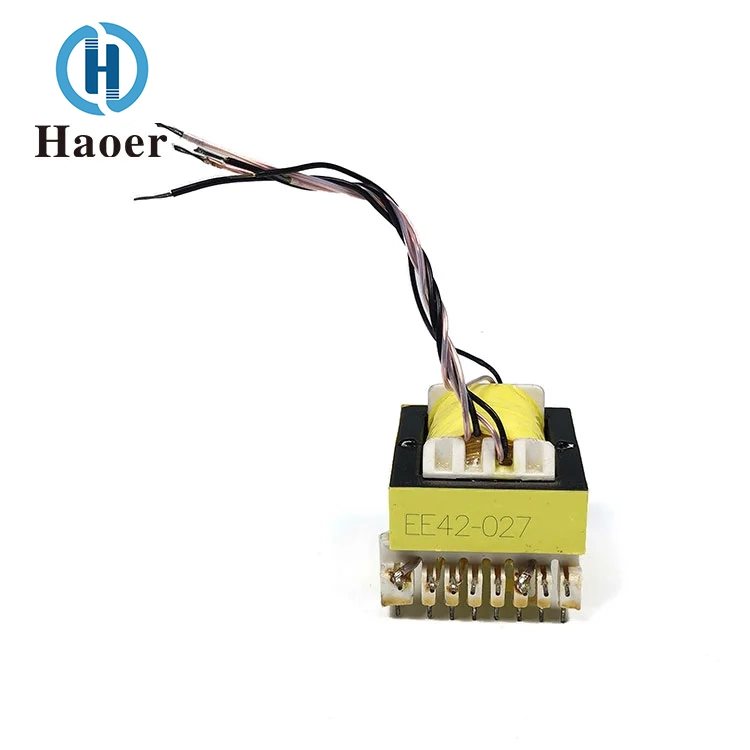

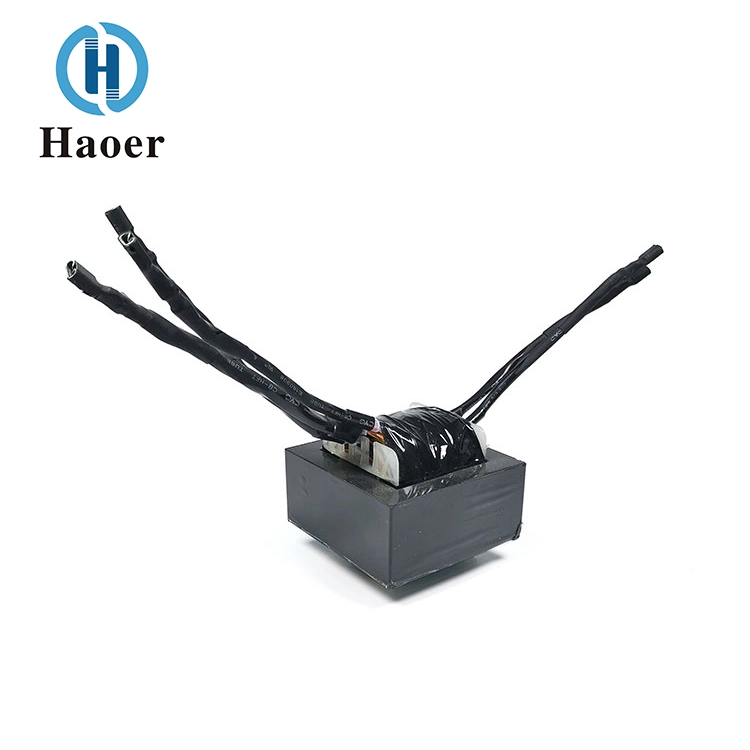

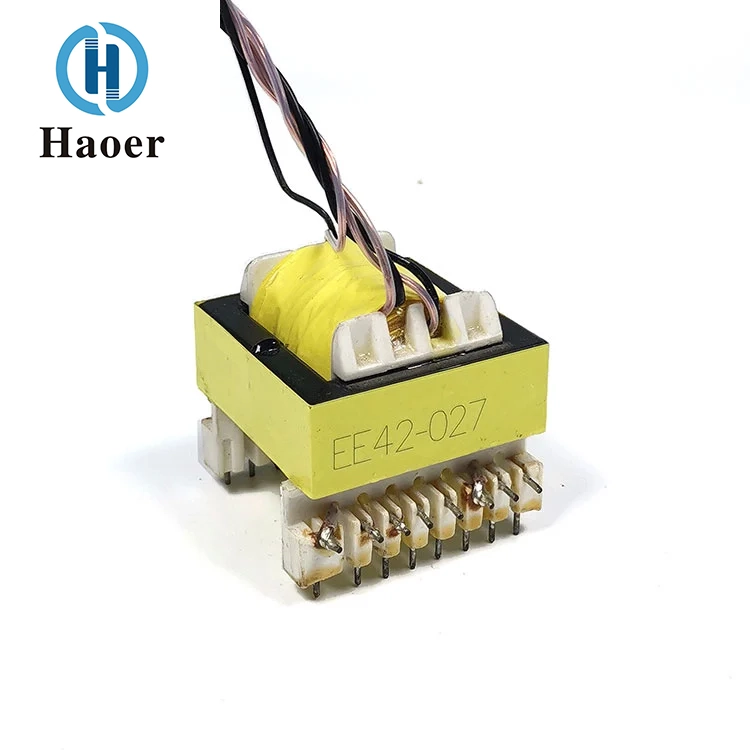

El transformador de alta frecuencia flyline de fuente de alimentación de controlador LED de China producido por Haoe es un transformador de alta frecuencia diseñado específicamente para controladores de iluminación LED. Su característica principal reside en el uso de un proceso especial "flyline". En este caso, "flyline" no es una modificación temporal sino una parte integral del diseño original del producto. Se refiere al uso de cables aislados independientes para soldar y conectar pines específicos en el marco del transformador para completar el complejo diseño del devanado.
Este diseño tiene como objetivo principal permitir la realización flexible de múltiples salidas o cumplir con los requisitos de seguridad del aislamiento de alto voltaje dentro del espacio compacto de la fuente de alimentación de conducción LED. Flyline resuelve eficazmente el problema del espacio insuficiente para el devanado interno y, al utilizar cables aislados de alta especificación, garantiza que los circuitos primario y secundario puedan soportar un voltaje de aislamiento de seguridad de hasta varios miles de voltios, cumpliendo con certificaciones estrictas como UL y CE.
Por lo tanto, es un componente central de alta frecuencia que ha sido certificado y garantiza rendimiento, seguridad y eficiencia de espacio mediante el uso de cables de puente como proceso clave.
Tiene una alta resistencia a la presión inicial y secundaria, una fuerte capacidad antiinterferente y cumple con los requisitos de certificación de especificaciones, pero no es conveniente para operaciones de producción.

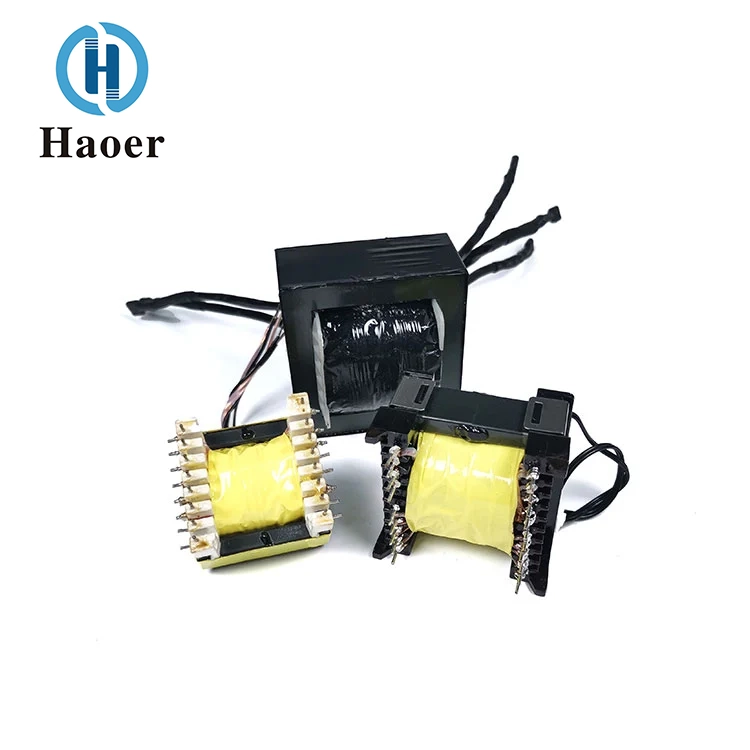

Especificación: cable de puente EE/cable de puente EPC/cable de puente EFD/cable de puente EF/cable de puente PQ, etc.
Es ampliamente utilizado en tableros de control de pequeños electrodomésticos, fuentes de alimentación conmutadas, convertidores CC-CC, fuentes de alimentación de conducción LED, equipos de red, electrónica automotriz, adaptadores de corriente, etc.
| Frecuencia de funcionamiento | 20kHz - 500kHz |
| Potencia de salida | 0,5 a 500 vatios |
| Temperatura de funcionamiento | -40°C a +125°C |
| Temperatura de almacenamiento | -25°C a +85°C |
| Humedad de almacenamiento | 30% - 95% |
Nuestro transformador de alta frecuencia Flyline de fuente de alimentación de controlador LED cuenta con una excelente adaptabilidad ambiental y puede funcionar de manera estable dentro del duro rango de temperatura de trabajo de -40 ℃ a +125 ℃. También es adecuado para entornos de almacenamiento con un rango de humedad de -25 ℃ a +85 ℃ y de 30 % a 95 %. Puede manejar diversas condiciones complejas en interiores y exteriores. El producto cumple estrictamente con las normas de seguridad. Flyline está equipado con fundas aislantes de alta calidad para garantizar la confiabilidad del aislamiento, suprimir eficazmente la interferencia EMI y garantizar la seguridad, el cumplimiento y la salida estable de la fuente de alimentación del controlador LED. Esto proporciona una garantía fundamental para el funcionamiento eficiente y duradero de las lámparas LED.
| PARTE NO. | PINES DE TERMINALES | Dimensiones en mm (pulgadas) | TIPO | |||||
| A | B | C±0,5 | D±0,5 | E±0,5 | F | |||
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 | V |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 | V |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 | V |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 | V |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 | V |
| Anguila-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 | V |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 | V |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 | V |
| Anguila-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 | V |
| Anguila-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 | H |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 | V |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 | V |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 | H |
| Anguila-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 | V |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 | H |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 | H |
| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 | H |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.7 | 4 | 5 | 42 | H |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 | V |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 | V |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 | H |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 | V |
| EE-55 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 | H |
| EE-65 | 16 | 55.2 | 51.8 | 45 | 4 | 5 | 65 | H |
| Nota: TIPO HORIZONTAL "H" (Tipo Dormitorio) TIPO VERTICAL "V" (Tipo Vertical) |
||||||||
Con una fuerte presencia industrial desde 2008, Guangdong Haoer Electronics Co., Ltd. se destaca como un productor especializado de componentes magnéticos de precisión. Nuestros productos principales (transformadores, filtros e inductores de alta frecuencia) son parte integral de aplicaciones avanzadas en iluminación, electrodomésticos, energía fotovoltaica, UPS, sistemas automotrices y comunicaciones de red.

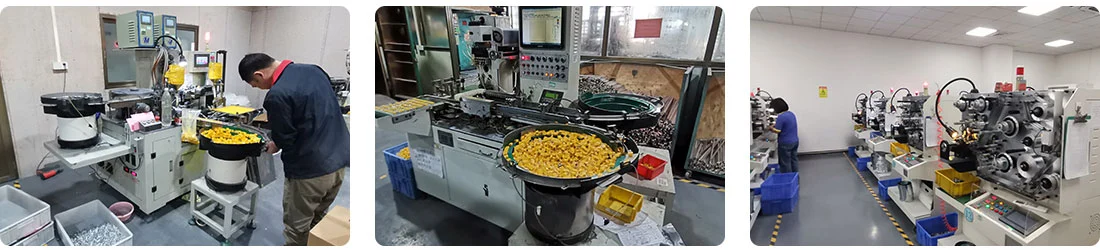

El crecimiento de la empresa está marcado por importantes capacidades de producción: varias plantas de fabricación en Foshan, una plantilla de más de 1.000 personas y un volumen de producción anual de más de 100 millones de unidades. Nuestra inversión en automatización y pruebas de precisión, junto con certificaciones como CQC, UL, ISO 9000 y TS 16949, refleja nuestra dedicación a la excelencia.
Guiado por los principios de innovación, liderazgo de calidad y éxito colaborativo, Haoer continúa fortaleciendo su experiencia y contribuyendo a las necesidades cambiantes de la industria electrónica global.
Ofrecemos soporte integral de servicio profesional durante todo el proceso. Todos los productos disfrutan de un período de garantía estándar. En caso de problemas de calidad no humanos dentro del alcance de la garantía, se encuentran disponibles servicios gratuitos de reparación o reemplazo. Un equipo técnico profesional está equipado para brindar servicios de consulta técnica, como orientación en instalación y puesta en servicio, diagnóstico de fallas, etc., con respuestas rápidas y eficientes. Al mismo tiempo, se establece un completo expediente posventa para realizar un seguimiento continuo del estado de uso del producto. Para los clientes que compran al por mayor, se pueden proporcionar soluciones posventa personalizadas para garantizar la protección integral de los derechos del cliente y el funcionamiento estable del producto.
Los paquetes pequeños se enviarán por mensajería, como DHL, UPS, TNT, FedEx, etc. También podemos organizar el transporte aéreo o marítimo según sus requisitos.
Pregunta: ¿Es usted una fábrica de fabricación o una empresa comercial?
Respuesta: Somos un fabricante con nuestra propia fábrica y también brindamos servicios integrales de cadena de suministro.
Pregunta: ¿Ofrecen servicios ODM y OEM?
Respuesta: Sí, tanto ODM como OEM son bienvenidos.
Pregunta: ¿Cuáles son sus principales productos?
Respuesta: Producimos principalmente series de transformadores de alta frecuencia, series de inductores, módulos electrónicos y otros componentes electrónicos.
Pregunta: ¿Pueden proporcionar muestras?
Respuesta: Sí, pero la complejidad y cantidad de las muestras determinarán si se requiere un pago.
Pregunta: ¿Cuánto tiempo tarda en entregarse el pedido?
Respuesta: Esto depende de la complejidad y cantidad del producto. Suele tardar de 2 a 4 semanas.
